Getest: Aneng AN888S desktop multimeter

(gepubliceerd op 01-06-2020)

Hij ziet er vreemd uit, deze desktop multimeter met 19999 counts als resolutie. Met als extra's een Bluetooth MP3-speler, thermometer en klok. Vreemde combinatie, maar zijn specificaties mogen er wezen en dat voor een leuk prijsje. Dit uniek apparaat is dus een uitgebreide test meer dan waard.


Kennismaking met de Aneng AN888S desktop multimeter


Alternatieve merken, namen en prijzen
Deze multimeter wordt ook aangeboden onder andere merknamen:
       - Zoyimet met als typenummer ZT-5566.
       - Richmeters met als typenummer AN888S.
       - KKmoon met als typenummer AN888S.
       - BSIDE met als typenummer ZT-5566
De prijs die u er voor betaalt hangt af van het merk, € 55,82 is de laagste prijs die wij hebben gevonden op AliExpress. Voor deze prijs worden echter geen oplaadbare batterijen meegeleverd, maar die heeft u niet nodig als u het apparaat uitsluitend als tafel multimeter gebruikt. U kunt dan voeden uit een 5 V USB-adapter. Wij hebben een apparaat gekocht waar als merk 'Aneng' op staat, vandaar de naam van dit artikel.

Wat is de AN888S?
De AN888S is een fors uit de kluiten gewassen desktop multimeter met een resolutie van 19999 digits. Dat op zich is uiteraard niet opzienbarend. Dergelijke multimeters zijn er in overvloed. Wat wél opmerkenswaardig is dat dit apparaat ook een klok, een timer, een thermometer en een Bluetooth MP3-speler bevat. Deze nogal vreemdsoortige combinatie heeft er toe geleid dat op diverse fora zoals 'eevblog' nogal spottende opmerkingen zijn verschenen, zoals 'een 1 april grap' of 'ze zijn vergeten er een broodrooster in te bouwen'.
Dat zijn nogal domme opmerkingen, want als u op zoek bent naar een goede en betaalbare desktop multimeter, dan is dit apparaat een uitstekende keuze. Wij hebben namelijk geen enkele andere desktop multimeter met vergelijkbare specificaties gevonden die ook maar enigszins in de buurt komt van de prijs die u voor de AN888S moet betalen.
Volgens de specificaties heeft deze meter bijvoorbeeld een gevoeligst meetbereik van 19,999 mV met een nauwkeurigheid van ±(0,05%+3)! Maar dat zal uit de test moeten blijken...

De leveringsomvang
De AN888S wordt in een merk- en typeloze stevige doos geleverd. Het apparaat zit in de doos goed beschermd tussen twee stevige stootkussens van schuim. Op de bodem liggen twee meetsnoeren, een USB-kabel en eventueel twee oplaadbare batterijen. Een goed verzorgde en duidelijke Engelstalige handleiding van 24 pagina's is aanwezig. De meetsnoeren hebben een lengte van 120 cm, zijn heel soepel en voorzien van een meetprobe met een scherpe punt. De banaanstekkers aan de andere kant van het snoer zijn volledig geïsoleerd. De USB-kabel heeft een lengte van 100 cm en is bedoeld voor het voeden van de multimeter uit een 5 V USB-connector.

Aneng-AN888S-01 (© 2020 Jos Verstraten)
De leveringsomvang van deze multimeter. (© 2020 Jos Verstraten)

Het voeden van het apparaat
U kunt de AN888S op twee manieren voeden. De eerste manier is via de meegeleverde USB-kabel uit een 5 V adapter. Als het de bedoeling is dat u ook muziek gaat afspelen via de AN888S moet deze adapter 2 A kunnen leveren. De tweede manier is uit twee type 18650 li-ion accu's van 3,7 V, die u eerst via de USB-kabel moet opladen en nadien netonafhankelijk gebruik van de multimeter mogelijk maken. Deze accu's zijn echter vrij prijzig, bij Bol.com betaalt u er bijvoorbeeld ongeveer een tientje voor twee stuks.

USB-kabel geïsoleerd
De aders van de USB-kabel zijn blijkbaar volledig geïsoleerd van de meetschakeling. Een weerstandsmeting tussen de massa van de USB-connector en de vier meetklemmen levert vier keer een onmeetbaar hoge weerstand op. U kunt dus de meter voeden uit een USB-poort van uw PC zonder risico dat dit apparaat op een gevaarlijke spanning komt te staan.

De voorzijde van de AN888S
In de onderstaande foto is het front van deze multimeter voorgesteld. Zoals reeds geschreven is het apparaat vrij fors, de frontplaat meet 20,0 cm bij 10,5 cm en het apparaat is 13,5 cm diep. Het apparaat weegt bijna één kilogram, een gewicht dat te verklaren valt door de twee ingebouwde luidsprekers. U kunt de twee voorste pootjes uitklappen, zodat de meter onder een goed afleesbare hoek op uw werktafel staat.
De cijfers van het hoofddisplay hebben een hoogte van 25 mm. Rechts naast dit display staat nog een secundair display, waarop de frequentie van wisselspanningssignalen wordt weergegeven. U kunt de intensiteit van het display instellen via twee knopjes op de achterzijde van het apparaat. Let ook even op de aanwezigheid van een thermometerschaal onder het hoofddisplay!
Op de bovenzijde van de frontplaat ziet u negen drukknopjes waarmee u de meetfunctie kunt instellen. Deze knopjes kunt u met één vinger induwen zonder dat het apparaat aan de wandel gaat.
Aan de onderzijde treft u de vier standaard 4 mm bussen aan. De linker moet u gebruiken voor alle functies behalve stromen meten. Daarvoor staan de twee rechter bussen ter beschikking. Naast het display ziet u een grote ronde knop. Deze kunt u gebruiken voor het instellen van het volume van de ingebouwde stereo-versterker of voor het instellen van het meetbereik als u geen gebruik maakt van de automatische bereikenomschakeling. Omschakelen tussen beide functies doet u met een druk op de knop 'VOL/RANGE'. Midden in de grote ronde knop staat een tweede display waarop de actuele tijd, de temperatuur, de condities van de accu en eventueel het volume worden weergegeven.

Aneng-AN888S-02 (© Banggood)
De voorzijde van de Aneng AN888S. (© Banggood)

De achterzijde van de AN888S
Op de achterzijde ziet u de klep waarachter u eventueel de twee accu's van het type 18650 kunt monteren en rechts onder een klepje waarachter de USB-connector zit voor de voedings- of laadkabel.
De grote drukknop links is de AAN/UIT-schakelaar. Daarnaast vier knopjes voor het instellen van de klok, de intensiteit van het display en de omschakeling van °C naar °F.

Aneng-AN888S-03 (© Banggood)
De achterzijde van de Aneng AN888S. (© Banggood)

De zijkanten van de AN888S
De linker en rechter zijkanten van de behuizing bestaan grotendeels uit gaas, waarachter de twee luidsprekers van 2 x 4 W schuil gaan. De versterkers hebben een frequentiebereik van 100 Hz tot 18 kHz, een vervorming kleiner dan 1 % en een signaal/ruis-verhouding van 76 dB.

Aneng-AN888S-04 (© 2020 Jos Verstraten)
De zijkant van de Aneng AN888S. (© 2020 Jos Verstraten)

De specificaties van de Aneng AN888S
De fabrikant geeft de onderstaande specificaties op voor deze multimeter:
       - Display: 19999 counts
       - Bereiken schakeling: automatisch of manueel
       - Standby: automatisch na 15 minuten
       - Meetprincipe wisselspanning: echte effectieve waarde (true-RMS)
       - Sampling snelheid: drie metingen per seconde
       - Gelijkspanning (mV): 19,999 mV ~ 199,99 mV [±(0,05%+3)]
       - Gelijkspanning (V): 1,9999 V ~ 19,999 V ~ 19,999 V ~ 1000,0 V [±(0,05%+3)]
       - Wisselspanning (mV): 19,999 mV ~ 199,99 mV [±(0,3%+3])
       - Wisselspanning (V): 1,9999 V ~ 19,999 V ~ 19,999 V ~ 1000,0 V [±(0,3%+3)]
       - Gelijkstroom (mA): 19,999 mA ~ 199,99 mA [±(0,5%+3)]
       - Gelijkstroom (A): 1,9999 A ~ 19,999 A [±(0,5%+3)]
       - Wisselstroom (mA): 19,999 mA ~ 199,99 mA [±(0,8%+3)]
       - Wisselstroom (A): 1,9999 A ~ 19,999 A [±(0,8%+3)]
       - Weerstand (Ω): 199,99 Ω [±(0,5%+3)]
       - Weerstand (kΩ): 1,9999 kΩ ~ 19,999 kΩ ~ 199,99 kΩ [±(0,2%+3)]
       - Weerstand (MΩ): 1,9999 MΩ ~ 19,999 MΩ [±(1,0%+3)]
       - Capaciteit (nF): 9,999 nF [±(5,0%+20)]
       - Capaciteit (nF): 99,99 nF ~ 999,9 nF [±(2,0%+5)]
       - Capaciteit (μF): 9,999 μF ~ 99,99 μF ~ 999,9 μF [±(2,0%+5)]
       - Capaciteit (mF): 9,999 mF [±(5,0%+5)]
       - Frequentie (Hz): 99,99 Hz ~ 999,9 Hz [±(0.1%+2)]
       - Frequentie (kHz): 9,999 Hz ~ 99,99 Hz ~ 999,9 kHz [±(0.1%+2)]
       - Frequentie (MHz): 6,000 MHz  [±(0.1%+2)]

De elektronica in de Aneng AN888S


De basisprint
De voor- en achterzijde van de behuizing zitten met slechts vier schroeven aan elkaar, maar deze schroeven zitten diep verzonken in de behuizing en zijn alleen met een lange, dunne schroevendraaier te bereiken. Nadat de behuizing is opengeschroefd ziet u de basisprint die de volledige breedte en hoogte van de frontplaat vult, zie de onderstaande foto. Deze print is met twee connectoren verbonden met de luidsprekerbox en met een klein printje op de achterzijde van de behuizing. Deze connectoren ziet u in de linker benedenhoek van de foto. Het kabeltje dat uitsteekt is verbonden met de NTC die de temperatuur meet. De twee ingangsconnectoren voor het meten van stroom gaan rechtstreeks naar twee zekeringen die in stevige printzekeringhouders zijn gemonteerd. De ene heeft een waarde van 200 mA, de andere van 20 A. Een stevige metalen brug vormt de sensorweerstand voor het 20 A meetbereik. De meeste chip's op de print zijn onherkenbaar gemaakt.
Wij herkennen wél een DTM0660 van Dream Tech International Ltd. Dit is een multimeter chip die in heel veel multimeters wordt toegepast. Een eigenschap van deze chip is dat alle kalibratieparameters in het geheugen worden opgeslagen. Daarvoor wordt een EEPROM van het type 24C02A toegepast. Het vreemde is dat in het datasheet van de DTM0660 wordt gesproken over een maximale resolutie van 6600 counts, terwijl deze multimeter tot 19999 counts gaat. Er wordt gebruik gemaakt van een 14 bit brede ADC volgens het delta-principe. De chip heeft een ingebouwde true-RMS digitale processor die een bandbreedte heeft tot 1 kHz.
Op deze print ontdekken wij verder nog een geïsoleerde 5 Vdc naar 5 Vdc omzetter van het type F0505S. Deze zorgt waarschijnlijk voor de galvanische scheiding tussen de ingangsconnectoren van de meter en de USB-connector op de achterzijde.
Het deel van de print waarop de Bluetooth MP3-speler, thermometer en klok zit ziet u in de linker benedenhoek van de print en is door een aantal gefreesde gleuven zo goed mogelijk gescheiden van de elektronica van de multimeter. Als voornaamste chip herkennen wij hier een AC19APIP893 van Jieli. Het audiovermogen wordt geleverd door een HT8697 tweekanaals klasse D audio eindversterker IC van Heroic Technology. Het maximale vermogen dat deze chip kan leveren bedraagt 2 x 9,5 W in 4 Ω bij een vervorming van 10 %.

Aneng-AN888S-16 (© 2020 Jos Verstraten)
De grote basisprint achter de frontplaat van de multimeter. (© 2020 Jos Verstraten)

De luidsprekerbox
De twee luidsprekertjes zitten in een eigen zeer stevige behuizing die het grootste deel van de multimeter vult. Deze box zit met vier schroefjes vast in de multimeter en de twee delen van deze box worden weer met vier identieke schroefjes op elkaar gemonteerd. Deze box is volledig luchtdicht afgesloten. Op de onderstaande foto ziet u een grijze rubberen ring rond de vier draadjes die er voor zorgt dat zelfs de opening waardoor de draadjes naar buiten worden gevoerd volledig luchtdicht afsluit. Op de bodem van deze luidsprekerbox is een passief membraan gemonteerd dat reageert op de luchtdruk verschillen in de box en bijdraagt aan de weergave van de lage tonen. Helaas heeft de achterzijde van de behuizing van de multimeter geen luchtgaten, dus het nut van dit systeem is twijfelachtig.

Aneng-AN888S-17 (© 2020 Jos Verstraten)
De opengeschroefde box waarin de twee luidsprekertjes zitten. (© 2020 Jos Verstraten)

De achterzijde van de multimeter
Op de achterzijde zit een tweede print, waarop uiteraard de drukknopjes zitten. Als voornaamste onderdelen treft u hier vier stuks 8205A chip's aan en twee stuks HY2213-BB3A, die zorgen voor het management van de accu's. Een CS5080E neemt het opladen van de accu's uit de 5 V USB-aansluiting voor zijn rekening.

Aneng-AN888S-18 (© 2020 Jos Verstraten)
Het printje op de achterzijde van de multimeter. (© 2020 Jos Verstraten)

Het werken met de Aneng AN888S


Het instellen van de klok
Na het inschakelen van de meter met de 'ON/OFF' knop op de achterzijde wordt automatisch de gelijkspanning meetfunctie met automatische bereiken schakelaar ingesteld. Om de klok in te stellen drukt u even op de 'MODE' knop. Het uren display gaat knipperen, met de twee pijltjesknoppen kunt u de uren instellen. Met een tweede druk op de 'MODE' gaat het minuten display knipperen en kunt u deze instellen. Door lang op de 'MODE' te duwen worden deze instellingen in het geheugen van het apparaat opgeslagen.


Het instellen van de alarmklok
Druk zo lang op de 'MODE' knop tot een wekkersymbooltje in het kleine display verschijnt. U kunt nu op de reeds beschreven manier de tijd instellen waarop het alarm afgaat. Het is ons echter niet gelukt het alarm af te laten aan, laat staan weer uit te zetten. Een foutje in de firmware van ons apparaat?

Opmerking over het meten van de duty-cycle
Volgens de handleiding hebben de twee linker functieknoppen drie functies:
       - Meten van gelijkspanningen.
       - Meten van wisselspanningen met de frequentie in het secundaire display.
       - Meten van frequenties met de duty-cycle in het secundaire display.
Bij het aan ons geleverde exemplaar is de derde functie alleen aanwezig onder de mV toets.

Automatische standby
Als u het apparaat ongeveer 15 minuten met rust laat hoort u een piepje. Even later schakelt de AN888S automatisch over naar standby. Het meetresultaat verdwijnt van het display en wordt vervangen door de actuele tijd. In het display in de ronde draaiknop verschijnt de temperatuur.

De Bluetooth MP3-speler
Hoewel wij de AN888S niet hebben gekocht vanwege de aanwezigheid van zo'n muziekspeler hebben wij uiteraard toch even deze functie ingeschakeld en getest. Dat gaat zeer eenvoudig. Activeer de scan-optie van de Bluetooth-functie van uw tablet, smart-phone of laptop en schakel de AN888S in met de knop op de achterzijde van het apparaat. Even later zijn beide apparaten volledig automatisch gekoppeld. De AN888S wordt geregistreerd als 'Bluetooth DMM'. De audiospeler levert geen formidabele kwaliteit, maar als achtergrondmuziek tijdens het werk is deze MP3-speler uitstekend geschikt. De geluidskwaliteit is in ieder geval veel beter dan deze van tablets of laptops. Met de grote rode draaiknop kunt u het volume instellen.

De nauwkeurigheid van de AN88S getest


Verantwoording
Wij vergelijken de indicatie van de geteste meter met onze laboratorium multimeter VC650BT van Voltcraft. Deze heeft een nauwkeurigheid van ±0,03 % bij het meten van gelijkspanningen en een resolutie van 39999 counts. De gespecificeerde nauwkeurigheid van de AN888S ligt in hetzelfde bereik als deze van de referentiemeter. Onze test geeft dus geen absolute meting van de nauwkeurigheden van de diverse meetfuncties, maar eerder een controle of de specificaties van de fabrikant ongeveer kloppen met wat wij meten.

Het tot op 1 mV nauwkeurig instellen van spanningen
In de volgende tabellen zult u zien dat wij spanningen tot op 1 mV nauwkeurig aan de AN888S en de VC650BT hebben aangeboden. Hebben wij dure spanningsbronnen die dat kunnen? Nee, maar er is een eenvoudig middeltje om een spanning zo exact in te stellen, zie onderstaand schema. Stel dat u een gelijkspanning van exact 2,000 V wilt genereren. Stel dan uw labvoeding in op een uitgangsspanning van bijvoorbeeld 2,5 V. Sluit twee potentiometers R1 en R2 van 10 kΩ over de uitgangen van uw voeding. Sluit een potentiometer R3 van 100 kΩ aan tussen de lopers van de twee andere potentiometers. Zet de loper van R3 in de linker stand en regel R1 af op een uitgangsspanning van 1,95 V. Zet de loper van R3 in de rechter stand en regel R2 af op een uitgangsspanning van 2,05 V. Over de potentiometer R3 valt nu slechts 100 mV en het is geen probleem om, door verdraaien van de loper van R3, de uitgangsspanning op exact 2,000 V af te regelen. Deze methode eist wél dat uw labvoeding zeer stabiel is.

Aneng-AN888S-05 (© 2020 Jos Verstraten)
Het genereren van een zeer nauwkeurige spanning. (© 2020 Jos Verstraten)

De ingangsweerstand van de Aneng AN888S
Deze wordt niet gespecificeerd, maar is uiteraard een belangrijke parameter. Wij hebben deze grootheid gemeten door eerst een gelijkspanning rechtstreeks aan de meter aan te bieden en nadien via tussenschakeling van een nauwkeurige weerstand van 10 MΩ. Uit beide meetresultaten kan de inwendige weerstand van de meter snel berekend worden als 10 MΩ.

Meten van onze referentie spanningsbron
Wij hebben een referentie spanningsbron met een AD584LH, die gelijkspanningen van 2,500 V ~ 5,000 V ~ 7,500 V ~ 10,00 V genereert met een nauwkeurigheid van ±0,05 %. Dat is een uitstekende eerste test om de prestaties van een multimeter snel te beoordelen. De resultaten zijn samengevat in de onderstaande tabel. De afwijkingen liggen tussen 0,04 % en 0,08 % en liggen dus in dezelfde grootte-orde als de afwijking op de AD584LH. Kortom: zelfs een AD584LH is niet in staat om de onnauwkeurigheden van deze meter aan het licht te brengen. Uitstekende resultaten!

Aneng-AN888S-06 (© 2020 Jos Verstraten)
Meten van de vier referentiespanningen.
(© 2020 Jos Verstraten)

Het testen van het gelijkspanningsbereik (V)
In de onderstaande tabel hebben wij de resultaten van onze metingen tot 30 Vdc samengevat. Niets op aan te merken!

Aneng-AN888S-07 (© 2020 Jos Verstraten)
Nauwkeurigheid bij gelijkspanningsmetingen [V].
(© 2020 Jos Verstraten)

Het testen van het gelijkspanningsbereik (mV)
De AN888S heeft twee mV-bereiken met volle schaal metingen van 19,999 mV en 199,99 mV. Voor een dergelijke goedkope multimeter is dat vrij uniek en wij waren dus heel nieuwsgierig naar de prestaties van het apparaat in deze standen.

Share

Het 19,999 mV bereik hebben wij niet kunnen testen omdat wij niet in staat waren een dergelijke kleine spanning stabiel te genereren. Bovendien heeft onze referentiemeter geen vergelijkbaar meetbereik.
De resultaten van het 199,99 mV bereik ziet u in de onderstaande tabel. Bij een ingangsspanning van 10,00 mV leverde de AN888S geen stabiele uitlezing, de twee rechtse digits versprongen volledig willekeurig van meting tot meting. Volgens een lezer van dit blog die ook een AN888S heeft, doet dit probleem zich niet voor als u de meter voedt uit batterijen in plaats van uit een 5 V USB-adapter.
Vanaf 20,00 mV gaat het goed en levert de meter stabiele resultaten. De procentuele fout is echter veel groter dan in de specificaties staat. Bij 100 mV is deze fout immers 0,37 % en dat is heel wat meer dan de gespecificeerde ±(0,05%+3). De toelaatbare uitlezing ligt dan immers tussen 99,92 mV en 100,08 mV.

Aneng-AN888S-08 (© 2020 Jos Verstraten)
Nauwkeurigheid bij het 199,99 mV bereik. (© 2020 Jos Verstraten)

Het meten van gelijkstromen
Wij hebben de Aneng AN888S in serie met onze referentiemeter en een digitaal instelbare stroomsink aangesloten op een voeding die 2 A kan leveren. De resultaten zijn samengevat in de onderstaande tabel en zijn uitstekend te noemen.

Aneng-AN888S-09 (© 2020 Jos Verstraten)
Nauwkeurigheid bij gelijkstromen.
(© 2020 Jos Verstraten)
Het meten van 50 Hz wisselspanning
Dank zij onze met donaties aangeschafte variac kunnen wij nu ook het wisselspanningsbereik van multimeters goed testen. In de onderstaande tabel ziet u de resultaten. De afwijking bij 100,00 V bedraagt +0,13 % en is dus beter dan de gespecificeerde ±(0,3%+3).

Aneng-AN888S-10 (© 2020 Jos Verstraten)
Nauwkeurigheid bij 50 Hz wisselspanning.
(© 2020 Jos Verstraten)

Testen van het frequentiebereik bij wisselspanning
Het frequentiebereik bij het meten van wisselspanningen wordt niet gespecificeerd door de fabrikant of in de handleiding. Wij waren dus heel benieuwd tot welke frequentie deze multimeter het zou volhouden. Onze ervaringen met andere goedkope Chinese multimeters zijn immers niet denderend. Om deze test inzichtelijk te maken zijn wij uitgegaan van een wisselspanning van exact 5,000 V met een frequentie van 50 Hz. Na de meting hebben wij via de 'REL' knop deze uitlezing als nieuwe nulreferentie ingesteld. Nadien hebben wij uiteraard de frequentie van het signaal gevarieerd bij gelijkblijvende amplitude van het signaal. De resultaten ziet u samengevat in de onderstaande tabel. De AN888S meet dus nauwkeurig tot 1,5 kHz, boven deze frequentie neemt de onnauwkeurigheid snel toe.

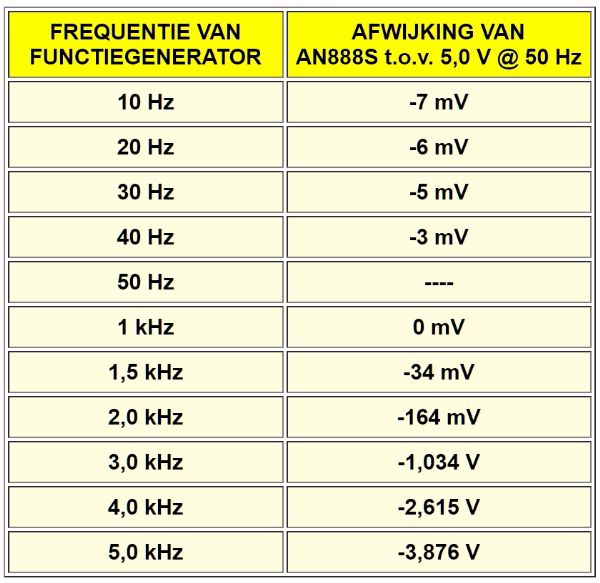

Aneng-AN888S-11 (© 2020 Jos Verstraten)
Het frequentiebereik van de AN888S.
(© 2020 Jos Verstraten)

Testen van de true-RMS functie
Zoals alle moderne meters beweert de AN888S dat hij in staat is de echte effectieve waarde van wisselspanningen te meten, onafhankelijk van de signaalvorm. Als test hebben wij vier verschillende signalen aangeboden waarvan de effectieve waarde gelijk was aan 5,00 V en de frequentie 1 kHz. De resultaten van deze test ziet u in de onderstaande tabel en zijn niet overtuigend. Dat had beter gekund!

Aneng-AN888S-12 (© 2020 Jos Verstraten)
Berekenen van de echte effectieve waarde van
vier signaalvormen. (© 2020 Jos Verstraten)

Het meten van weerstanden
Voor het testen van de nauwkeurigheid van multimeters bij het meten van weerstanden hebben wij een setje van zes ±0,1 % weerstanden gekocht in het bereik van 10 Ω tot 1 MΩ. De meetresultaten van de AN888S hebben wij weer samengevat in een overzichtelijke tabel. De resultaten zijn uitstekend. Echter, bij meting van onze 1 MΩ weerstand bleek de AN888S weer last te hebben van twee onstabiele digits. Volgens de reeds eerder aangehaalde lezer blijft de uitlezing bij grote weerstanden stabiel als u gebruik maakt van batterij voeding.

Aneng-AN888S-13 (© 2020 Jos Verstraten)
Nauwkeurigheid bij weerstandsmetingen.
(© 2020 Jos Verstraten)

Het meten van condensatoren
Dank zij een set van acht nauwkeurige condensatoren met een tolerantie van ±1 % kunnen wij ook de prestaties van de AN888S bij het meten van condensatoren in kaart brengen. De resultaten ziet u in de onderstaande tabel. U zult het met ons eens zijn dat de AN888S ook op dit gebied uitstekend presteert. Wat opvalt is dat deze meter heel snel reageert en al na een paar seconden de capaciteitswaarde stabiel in beeld brengt. Dat hebben wij wel eens anders meegemaakt!

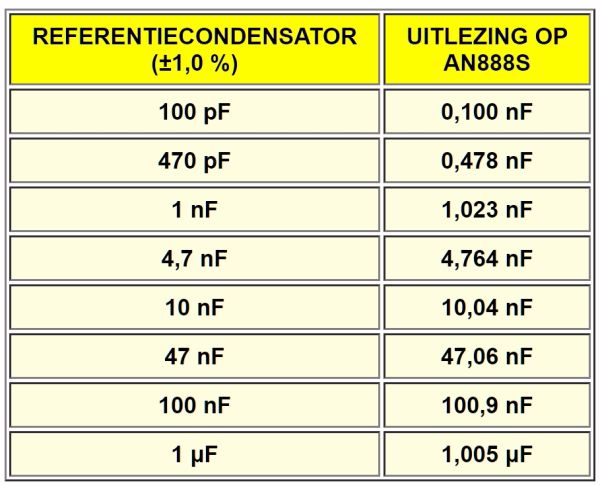

Aneng-AN888S-14 (© 2020 Jos Verstraten)
Nauwkeurigheid bij capaciteitsmetingen.
(© 2020 Jos Verstraten)

Het meten van frequentie en duty-cycle
Het probleem met dit soort tests is dat het nogal wat uitmaakt of u een signaal met een amplitude van 100 mV of een met een amplitude van 10 V aan de meter aanbiedt. Bij onze test gaan wij uit van een standaard TTL-signaal tussen 0,0 V en +5,0 V. Met een dergelijk ingangssignaal wordt de frequentie nauwkeurig weergegeven tot 2,9 MHz. Het gespecificeerde bereik tot 6,0 MHz wordt dus niet gehaald.
Voor het testen van de nauwkeurigheid van de meting van de duty-cycle hebben wij een signalen met frequenties van 1 kHz en 1 MHz als basis genomen. De resultaten van deze meting ziet u in de onderstaande tabel.

Aneng-AN888S-15 (© 2020 Jos Verstraten)
Nauwkeurigheid van duty-cycle metingen bij 1 kHz en 1 MHz.
(© 2020 Jos Verstraten
)

Onze mening over de Aneng AN888S


Deze multimeter haalt de meeste specificaties met gemak. Alleen bij het meten van de echte effectieve waarde van niet-sinusoidale wisselspanningen worden er grote fouten gemaakt. Dat is een meetfunctie die u in de praktijk echter weinig zult gebruiken. Jammer is dat het gespecificeerde frequentie meetbereik bij het aanbieden van TTL-signalen niet wordt gehaald.
Voor het meten van de grootheden die u in de dagelijkse praktijk het meest gebruikt, dus gelijkspanningen en -stromen, weerstanden en condensatoren, biedt Aneng u met zijn AN888S een zeer nauwkeurig en betrouwbaar meetinstrument.
Bovendien is de prijs die u voor de AN888S betaalt veel lager dan de prijs van gelijk welke desktop multimeter met vergelijkbare specificaties. De MP3-speler, de thermometer en de klok krijgt u er dan helemaal gratis bij!
