Meten: HT118E, 19999 multimeter

(gepubliceerd op 10-11-2023)

Een paar maanden geleden kregen wij van het ons onbekende merk Kaiweets een multimeter toegestuurd. Of wij zin hadden deze te testen? Dat hadden wij en ziehier de resultaten van deze test: de HT118E is een uitstekende multimeter!

Kennismaking met de HT118E van Kaiweets

Fabrikant, type, leveranciers en prijzen

Over wie deze multimeter op de markt brengt kan geen misverstand ontstaan. Op het kartonnen doosje en de handleiding wordt zowaar, vrijwel een unicum voor dergelijke producten, zowel het typenummer HT118E als de fabrikant Kaiweets vermeld. Kaiweets is gevestigd in Hong Kong en in 2018 opgericht. Kaiweets heeft een website www.kaiweets.com met een eigen technische dienst, te bereiken via service@kaiweets.com. Sommige vragen die via dit adres binnenkomen worden op de website behandeld. Dat is dus een heel open benadering van de markt, heel anders dan een heleboel Chinese merken die zo min mogelijk in de openbaarheid willen komen en alleen te benaderen zijn met zo iets vaags als een 'Official Store' op AliExpress. Hulde, want zo zou het altijd moeten!

Overigens vinden wij deze multimeter, wel als HT118E, ook aangeboden onder merknamen zoals MAYILON en HaboTest.

De meter is blijkbaar zeer populair, want u vindt tientallen aanbieders via Google. De prijs ligt rond veertig euro. Bij AliExpress vonden wij een aanbieding voor € 38,09, bij Banggood betaalt u er € 40,65 voor.

Aanbod van de fabrikant

Na publicatie van dit artikel kregen wij een mail van de fabrikant Kaiweets, waarin werd aangekondigd dat, speciaal voor de lezers van dit blog, een speciale actie-code is bedacht. Door het invoeren van de discount-code CEP15 krijgt u 15 % korting bij de aanschaf van deze multimeter, rechtstreeks bij Kaiweets:

Aanklikbare link ➡ HT118E kopen bij Kaiweets

U moet er echter wél rekening mee houden dat u dan niet met iDEAL kunt betalen, maar uitsluitend met PayPal, G-Pay of een credit-card.

LET OP!

Naast de HT118E is er ook een HT118A van dezelfde fabrikant in omloop. Deze ziet er precies hetzelfde uit, maar heeft een uitlezing tot slechts 6000 counts in plaats van 19999. Deze wordt uiteraard goedkoper aangeboden dan de HT118E. Let dus goed op wat u bestelt!

De leveringsomvang

De HT118E wordt geleverd in een kartonnen doosje met daarin:

       - De meter zélf.

       - Een zeer goed verzorgde vijftalige handleiding.

       - Een uit soepel siliconen gemaakte beschermende mantel.

       - De standaard meetsnoeren die bij iedere Chinese multimeter worden geleverd.

       - Een thermokoppel met twee banaanstekkertjes.

       - Een setje batterijen.

       - Een handig draagtasje.

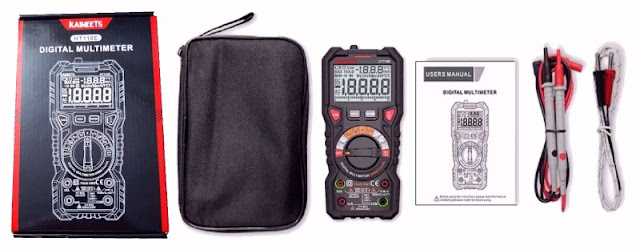

De leveringsomvang van de HT118E. (© 2023 Jos Verstraten)

De meetsnoeren

Dit zijn de standaard meetsnoeren die bij vrijwel iedere Chinese multimeter worden geleverd. De onder een hoek van 90° uitgevoerde 4 mm banaanstekkers zijn volledig geïsoleerd. De 16 mm lange punten van de meetpennen zijn ongeïsoleerd. Er worden echter kapjes meegeleverd, die u over de pennen kunt schuiven waardoor er maar 2 mm ongeïsoleerde punt overblijft.

Het thermokoppel snoer

Dit is werkelijk het allergoedkoopste thermokoppel snoer dat te vinden is! De draadjes van het koppel zijn niet geschroefd of gesoldeerd in de banaanstekkers, maar in een gaatje gestoken dat nadien is dicht geperst. Een trekontlasting in niet aanwezig. Over het eigenlijke thermokoppel is een stukje ordinair krimpkous aangebracht.

De meegeleverde meetsnoeren. (© 2023 Jos Verstraten)

Het draagtasje

Het van soepel materiaal gemaakt zwart draagtasje biedt voldoende ruimte aan de meter, de meetsnoeren en de handleiding.

Het draagtasje mét inhoud. (© 2023 Jos Verstraten)

De siliconen mantel

De meter wordt geleverd in een beschermende en flexibele siliconen-mantel, die de behuizing moeten beschermen tegen beschadigingen door val. Op de achterzijde van deze mantel zitten twee bevestigingsbeugels waarin u de twee meetprobes kunt klemmen. Ook op de achterzijde een gat, waarmee u de meter kunt ophangen aan een haakje in de muur.

Als u de zekeringen moet vervangen moet u overigens deze mantel wel verwijderen, iets dat niet erg gemakkelijk gaat.

De siliconen beschermmantel. (© Kaiweets)

De handleiding

De handleiding van de HT118E is een uitstekend verzorgd boekwerkje van niet minder dan 86 pagina's waarin de bediening en de specificaties van de multimeter wordt uitgelegd in het Engels, Duits, Spaans, Frans en Italiaans. Alweer, een voorbeeld voor een heleboel Chinese concurrenten, die nauwelijks aandacht besteden aan de manual. Wij hebben het Engelstalig deel uit de handleiding gehaald en opgeslagen op onze account op archive.org:

Aanklikbare link ➡ HT118E_Multimeter_Manual.pdf

Het uiterlijk van de meter

In de onderstaande foto ziet u de HT118E multimeter ten voeten uit. De multimeter is met zijn afmetingen van 185 mm bij 88 mm bij 53 mm vrij fors en weegt 325 gram. De meter is een half-automaat. Met de grote draaischakelaar stelt u de meetfunctie in, de meter bepaalt zélf het beste meetbereik. De draaischakelaar klikt duidelijk in een van zijn elf standen, per ongeluk een stand te veel doordraaien zal niet voorkomen.

Boven deze draaischakelaar staan slechts vier drukknoppen:

• FUNC
  In sommige meetfuncties kunt u met deze drukknop extra selecties maken, bijvoorbeeld kiezen tussen DC en AC of kiezen tussen meten van weerstanden en condensatoren.
• HOLD
  De uitlezing wordt 'bevroren'.
• MAX/MIN
  Met deze knop kunt u kiezen of de HT118E de momentele waarde meet of alleen de minimale of maximale gemeten waarde na het inschakelen van deze functie.
• Verlichting
  Met een korte druk schakelt u de achtergrondverlichting van het display in en uit. Met een langere druk kunt u de witte LED op de achterzijde van de behuizing in- of uitschakelen.

Boven de merk- en type-namen ziet u een langwerpige opening. Daarachter zit een rood/groene LED die gaat branden als u de meter in de 'NCV'-functie zet en elektromagnetische velden in de muren gaat opsporen. Die LED werkt ook in de 'CONTINUITY'-functie. Hij brandt groen als u weerstanden kleiner dan 30 Ω meet en rood bij metingen tussen 30 Ω en 60 Ω.

De uitlezing bestaat uit een monochroom LCD van 60 mm bij 38 mm. De cijfers van het primaire numerieke display hebben een hoogte van 17 mm, die van het secundaire numerieke display 8 mm. Onder in het display is ook nog een thermometerschaal aanwezig met twintig stappen.

Op de rugzijde zit een uitklapbare steun. Ook aan zo'n detail is aandacht besteed. Dit onderdeel is zeer stevig uitgevoerd en heel wat beter dan het dunne plaatje plastic dat bij veel concurrenten aanwezig is. Deze rugsteun is verwerkt in het met één schroefje te verwijderen deksel waarachter de twee 1,5 V batterijen zitten.

Het uiterlijk van de HT118E. (© Kaiweets)

De specificaties van de HT118E

Volgens de fabrikant heeft deze multimeter de onderstaande specificaties:

       - Weergavebereik: 19999 counts

       - Sampling-rate: drie metingen per seconde

       - Gelijkspanning bereiken: 200 mV ~ 2 V ~ 20 V ~ 200 V ~ 1000 V

       - Gelijkspanning nauwkeurigheid: ±(0,08 % + 5)

       - Wisselspanning bereiken: 200 mV ~ 2 V ~ 20 V ~ 200 V ~ 750 V

       - Wisselspanning nauwkeurigheid: ±(0,5 % + 25)

       - Wisselspanning frequentiebereik: 40 Hz ~ 1 kHz

       - Ingangsweerstand spanningsmetingen: 1 MΩ

       - Gelijkstroom bereiken: 200 μA ~ 2000 μA ~ 20 mA ~ 200 mA ~ 10 A

       - Gelijkstroom nauwkeurigheid: ±(0,5 % + 5) ~ ±(0,8 % + 15)

       - Wisselstroom bereiken: 200 μA ~ 2000 μA ~ 20 mA ~ 200 mA ~ 10 A

       - Wisselstroom nauwkeurigheid: ±(0,8 % + 25) ~ ±(1,0 % + 25)

       - Weerstand bereiken: 200 Ω ~ 2 kΩ ~ 20 kΩ ~ 200 kΩ ~ 2 MΩ ~ 20 MΩ ~ 100 MΩ

       - Weerstand nauwkeurigheid: ±(1,0 % + 15) ~ ±(3,0 % + 25)

       - Capaciteit bereiken: 2 nF ~ 20 nF ~ 200 nF ~ 2 μF ~ 20 μF ~ 200 μF ~ 2 mF ~ 20 mF

       - Capaciteit nauwkeurigheid: ±(4,0 % + 50)

       - Frequentie bereiken: 200 Hz ~ 2 kHz ~ 20 kHz ~ 200 kHz ~ 2 MHz ~ 10 MHz

       - Frequentie nauwkeurigheid: ±(1,0 % + 30) ~ ±(3,0 % + 30)

       - Frequentie gevoeligheid: 100 mV ~ 0,8 V

       - Duty-cycle bereik: 1 % ~ 99 %

       - Duty-cycle nauwkeurigheid: ±(3,0 % + 30)

       - Temperatuur bereik: -40 °C tot +1.000 °C

       - Temperatuur nauwkeurigheid: ±[1,0 % + 2 °C]

       - Diode bereik: 3,0 V max. met 1,2 mA meetstroom

       - Continuïteit bereik: 30 Ω max.

       - Echte effectieve waarde meting: ja

       - Data-hold: ja

       - Schermverlichting: ja

       - Lage batterijspanning alarm: ja

       - Automatische uitschakeling: ja

       - Min/max-indicatie: ja

       - Relatieve metingen: nee

       - Automatische bereikschakeling: ja

       - Contactloze wisselspanningsdetectie (NCV): ja

       - Overspanningsbeveiliging: 250 Vdc

       - Zekeringen: 200 mA / 10 A

       - Voeding: 2 x 1,5 V batterij, type AA

       - Afmetingen: 185 mm x 88 mm x 53 mm

       - Gewicht: 325 g (met batterijen)

Wat ons onmiddellijk opvalt aan de HT118E

• Verrassing! In de vier meetingangen zitten groene LED'jes. Bij het selecteren van een van de meetfuncties met de draaischakelaar gaan de LED's in de te gebruiken ingangen vijf keer knipperen. Het is dus vrijwel onmogelijk dat u per ongeluk de netspanning meet terwijl de meetsnoeren nog in de '10A' en 'COM' ingangen zitten. Door het knipperen van deze LED'jes ziet u onmiddellijk dat een meetsnoer in de verkeerde ingang zit.
• De twee zekeringen die de stroombereiken beveiligen zijn geen 5 mm x 20 mm exemplaren, zoals in de meeste goedkope multimeters, maar forse 5 mm x 30 mm typen met een gespecificeerde spanning van 500 Vac.
• Ook nog nooit gezien. Als u een spanning meet die groter is dan 80 V of een stroom die groter is dan 1 A licht het volledige display zacht-rood op.
• Negatieve verrassing. Deze multimeter heeft géén 'REL'-functie, tegenwoordig vrijwel standaard op multimeters. Bij het meten van zeer lage weerstanden moet u dus de parasitaire weerstand van de meetsnoeren en -klemmen zélf van het meetresultaat aftrekken.
• Tweede negatieve verrassing. Wij ontdekken geen mogelijkheid om het meetbereik handmatig in te stellen.
• Vreemde beslissing van de ontwerpers: bij het meten van temperaturen verschijnt de temperatuur altijd op het grote primaire display in °F en op het kleine secundaire display in °C. Dit is niet met één druk op een knop om te schakelen, zoals bij vrijwel alle meters die wij hebben getest. Het kan wél, maar dat is een moeilijke procedure, lees verder.



Het display licht zacht-rood op bij 'gevaarlijke' meetwaarden!
(© Kaiweets)

De-activeren van de automatische uitschakeling

Standaard schakelt de meter na vijftien minuten om naar de slaap-modus. Wilt u dat niet, dan moet u bij het inschakelen van de meter de 'FUNC'-toets ingedrukt houden.

Omschakelen naar °C in het primaire display

De HT118E meet temperaturen in °F in het grote primaire display en in °C in het kleinere secundaire display. Dat kunt u veranderen door een nogal omslachtige procedure te volgen:

       - Zet de meter uit.

       - Druk met de ene hand de twee rode drukknoppen in.

       - Draai met de andere hand de draaischakelaar naar de stand 'Ω'.

       - Laat de drukknoppen los, op het display verschijnt 'CAL'.

       - Druk drie keer op de rode drukknop 'FUNC'.

       - Draai de draaischakelaar naar de stand '°C/°F'.

       - Druk op de 'MAX/MIN'-toets.

De meter onthoudt nu dat u °C in het primaire display wilt zien. Ook nu het uitschakelen van de multimeter blijft deze instelling actief.

De elektronica in de HT118E van Kaiweets

Openen van de behuizing

Na het moeizaam verwijderen van de flexibele beschermhoes blijkt dat de twee delen van de behuizing met slechts vier kleine schroefjes met elkaar zijn verbonden. Na het verwijderen van deze schroefjes kunt u de multimeter als de twee halve schelpen van een oester openen. In de ene 'schelp' zitten de twee batterijen, de andere 'schelp' wordt helemaal gevuld met de printplaat. Het contact tussen het batterijcompartiment en de print komt tot stand via twee kleine veertjes die op rechthoekige pad's op de printplaat worden gedrukt.

De printplaat

In de onderstaande foto ziet u de printplaat die precies in de behuizing past. Wat onmiddellijk in het oog springt zijn de twee grote, keramisch gevulde zekeringen die de twee stroom-ingangen rechtstreeks beveiligen. Vreemd is dat de vaak toegepaste hoogvermogen shunt-weerstand onder de vorm van een metalen bruggetje niet te ontdekken valt. Het is weerstand R7 (R010) die deze functie vervult. Die kan niet veel vermogen hebben en vandaar dat in de handleiding staat vermeld dat stroommetingen van meer dan 1 A niet langer dan dertig seconden mogen duren.

Het is duidelijk dan de ontwerpers van de HT118E heel wat aandacht hebben besteed aan de beveiligingskringen van de schakeling. Wij herkennen twee PTC's (de groene onderdelen boven de 'V/Ω/Hz'-ingangsbus), de diodebrug D1 tot en met D5 en de transistoren Q1 en Q2 die waarschijnlijk ook in de beveiliging zitten. Een volgend punt waarin de HT118E zich duidelijk onderscheidt van concurrenten in dezelfde prijsklasse is dat de volledige spanningsdeler R1 tot en met R6 uit MELF-weerstanden bestaat. Ook de shuntweerstand R7 gaat via twee MELF-weerstanden naar de meetschakeling. MELF-weerstanden zijn beter bestand tegen overspanning dan de uiterst kleine SMD-weerstandjes.

De chip boven de twee batterij-contacten is een TM1621B van Titan Micro Electronics. Dat is een LCD-driver die het display aanstuurt. De codering van de multimeter-chip is verwijderd, wij kunnen dus niet achterhalen met welke ADC deze multimeter werkt. Wél herkenbaar is een 24C02 EEPROM die ongetwijfeld de configuratie- en kalibratie-parameters van de DMM-chip bevat.

De printplaat vult de behuizing. (© 2023 Jos Verstraten)

De andere zijde van de print

Op de andere zijde van de print is niet veel te zien. Deze bevat de cirkelvormige segment traces voor de draaischakelaar en de standaard printcontacten voor de vier drukknoppen. Boven deze contacten ziet u de lange rij pad's die het contact met het LCD tot stand brengen. Twee kleine gaatjes in de print fixeren het display op zijn plaats.

Interessant is de manier waarop de vier ingangen worden verlicht. Op de print zitten, tussen de gaten voor de ingangsbussen, vier SMD-LED's. Op de achterzijde van de ene 'schelp' van de behuizing zitten vier kleine lichtgeleiders die het licht van die LED's transporteren naar de ingangsbussen.

De andere zijde van de printplaat. (© 2023 Jos Verstraten)

Het testen van de HT118E van Kaiweets

Inleidende opmerking

In de volgende tabellen worden in de meest linkse kolom waarden vermeld van een spanning, stroom, weerstand of condensator. Deze mag u niet als absoluut nauwkeurig beschouwen en dus niet gebruiken om de nauwkeurigheid van de HT118E te beoordelen. Vandaar het symbooltje '≈' voor deze waarden. Voor het beoordelen van de nauwkeurigheid dienen de rechter kolommen met vergelijkende metingen met onze veel betere laboratorium apparatuur.

Het bepalen van de ingangsweerstand

Om deze grootheid te controleren meten wij een gelijkspanning van ongeveer 10 V mét en zonder een nauwkeurige serieweerstand van 1 MΩ. Zonder deze weerstand meet de HT118E een spanning van 9,976 V. Mét de weerstand in serie zakt de gemeten waarde naar 9,073 V. Uit een paar eenvoudige berekeningen met deze resultaten komt een ingangsweerstand bij het meten van gelijkspanningen van 10,04 MΩ tevoorschijn. Dé standaard waarde, dus.

Meten van gelijkspanningen

Hierbij gebruiken wij diverse gelijkspanningsbronnen en weerstandsdelers om een bereik van 10 mV tot 1.000 V te bestrijken. Wij zetten onze Fluke 8842A in als referentie en berekenen de procentuele afwijking van de meetresultaten van de HT118E. Keurig, de meter blijft bij alle metingen van spanningen waarmee u in de praktijk te maken krijgt onder de gespecificeerde afwijking van ±0,08 %. Het systeem dat automatisch het juiste meetbereik selecteert werkt uitermate snel en nauwkeurig.

De nauwkeurigheid bij het meten van gelijkspanningen. (© 2023 Jos Verstraten)

Meten van gelijkstromen

Wij vormen een serie-kring van een DC-voeding, enige weerstanden, de HT118E en onze 8842A, die wij weer als referentie gebruiken. De meetresultaten zijn weer samengevat in de onderstaande tabel. Alle gemeten afwijkingen blijven keurig onder de gespecificeerde waarde van ±0,5 %.

De nauwkeurigheid bij het meten van gelijkstromen. (© 2023 Jos Verstraten)

De burden-spanning bij het meten van gelijkstromen

De burden-spanning is de spanning die over de meter valt als u er een stroom mee meet. Hoe kleiner deze spanning, hoe minder invloed het meten van een stroom heeft op de schakeling waarin u meet. Bij een stroom van 5 A valt er een spanning van 0,23302 V over de HT118E.

Meten van 50 Hz wisselspanningen

Wij gebruiken onze functiegenerator DG1022 en een variac om 50 Hz sinusspanningen tussen 10 mV en 250 V te genereren. Nu wordt onze ET3255 multimeter van East Tester ingezet als referentie. De resultaten zijn samengevat in een tabel en weer blijkt dat de HT118E vrijwel steeds veel nauwkeuriger meet dan de gespecificeerde ±0,5 %.

De nauwkeurigheid bij het meten van 50 Hz wisselspanningen. (© 2023 Jos Verstraten)

Het frequentiebereik bij het meten van wisselspanningen

Dat is bij de meeste multimeters niet zo best en de HT119E is hierop geen uitzondering. Wij meten met een sinusspanning van 1 Veffectief en stellen vast dat u slechts tot 2 kHz nauwkeurig kunt meten. Dat is echter meer dan de gespecificeerde 1 kHz. Bij 3 kHz is de uitlezing al terug gevallen tot 71 % van wat het zou moeten zijn.

Het frequentiebereik bij het meten van wisselspanningen.
(© 2023 Jos Verstraten)

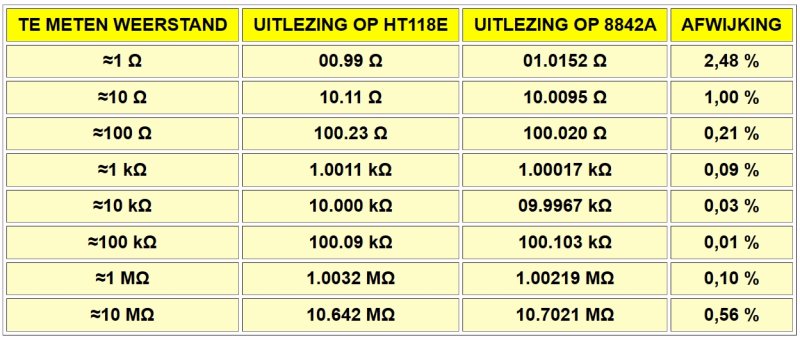

Meten van weerstanden

Voor deze test hebben wij de beschikking over een setje weerstanden met een tolerantie van ±0,1 %. Als referentiemeter gebruiken wij uiteraard onze 8842A van Fluke en berekenen weer de procentuele fout op de uitlezing van de HT118E. De 8842A maakt gebruik van een vierdraad kelvin-probe, dat is niet mogelijk bij de HT118E. De resultaten worden weer samengevat in een tabel. Omdat de meter helaas geen 'REL'-functie heeft moeten wij bij de laagste weerstandswaarden de parasitaire weerstand van de meetsnoeren zélf van het meetresultaat aftrekken. Ook bij het meten van weerstanden blijft de procentuele fout bij de meeste metingen onder de gespecificeerde waarde van ±1 %.

De nauwkeurigheid bij het meten van weerstanden. (© 2023 Jos Verstraten)

Meten van condensatoren

Dank zij een set van vijf nauwkeurige condensatoren met een tolerantie van ±1 % kunnen wij ook de prestaties van de HT118E bij het meten van dergelijke onderdelen in kaart brengen. Boven 1 μF meten wij gewone elco's uit onze voorraad. Als referentiemeter gebruiken wij de ET4401 van East Tester met een nauwkeurigheid van ±0,2 % voor niet-elektrolytische condensatoren.

Bij het meten van deze onderdelen doet de HT118E het prachtig, veel beter dan de specificaties beloven. Zoals te verwachten was ontstaan bij het meten van elco's echter grote fouten. Dat is een gevolg van het feit dat bij het meten van condensatoren met multimeters een constante stroom door de condensator wordt gestuurd en gemeten wordt hoe lang het duurt tot de ontladen condensator is opgeladen tot een bepaalde spanning. Die laadtijd is recht evenredig met de capaciteit van het onderdeel. Deze methode houdt echter geen rekening met de lekstroom van een elco die een deel van de laadstroom opeist. Hierdoor duurt het laden van het onderdeel langer en meet de meter een grotere capaciteit dan de bedoeling is. Sommige elco's hebben een grote lekstroom en wordt de capaciteit van zo'n elco gemeten met een fout die tientallen procenten kan bedragen.

Een echte RLC-meter, zoals de ET4401 van East Tester, meet de capaciteit van de elco door een kleine op een gelijkspanning gesuperponeerde 120 Hz sinus over de condensator te zetten en de wisselstroom door het onderdeel te meten. Omdat de nauwkeurigheid van de ET4401 bij het meten van elco's echter toch niet zo best is, hebben wij deze meter uitsluitend als referentie genomen voor condensatoren tot 1 μF.

De nauwkeurigheid bij het meten van condensatoren. (© 2023 Jos Verstraten)

Meten van frequenties

Als bron gebruiken wij de DG1022 functiegenerator van Rigol, ingesteld op sinusoidale uitgang. Wij bepalen meteen de gevoeligheid, de spanning waarbij de HT118E een stabiele frequentie meet. Die lezen wij als effectieve waarde op het display van de functiegenerator. Uiteraard wordt de frequentie zeer nauwkeurig weergegeven, dat doen alle meters tegenwoordig. Interessant is de gevoeligheid, die is veel beter dan de gespecificeerde waarde van 100 mV tot 200 kHz.

De gevoeligheid bij het meten van frequenties.
(© 2023 Jos Verstraten)

Meten van temperaturen

Wij hebben een UT320A thermometer van UNI-T met een eigen thermokoppel. De nauwkeurigheid van deze meter wordt gespecificeerd als ±(0,5 %＋1), die van het meegeleverde thermokoppel ± 2 °C. Omdat dit vergelijkbaar is met de nauwkeurigheid van de HT118E kunt u de meetresultaten in de onderstaande tabel uitsluitend ter vergelijking gebruiken.

Om er zeker van te zijn dat beide thermokoppels dezelfde temperatuur meten gaan wij als volgt te werk. In een groot koelprofiel van het type SK0850 boren wij in de zijkant een gaatje van 3,0 mm. Dit gaatje vullen wij met warmtegeleidende pasta. Nadien duwen wij de punten van beide thermokoppels in dit gaatje. Op het koelprofiel monteren wij een 100 W draadgewonden weerstand die wij aansluiten op een regelbare DC-voeding. Wij koelen het profiel af met perslucht uit een spuitbus tot de UT320A een temperatuur van -10 °C aanwijst. Het koelprofiel wordt vervolgens langzaam opgewarmd door de weerstand heet te stoken. Wij noteren de uitlezing op de HT118E op het moment dat de UT320A een gemakkelijk afleesbare temperatuur aangeeft. De resultaten zijn samengevat in de onderstaande tabel en ook nu moeten wij constateren dat de HT118E uitstekend presteert.

Het meten van temperaturen. (© 2023 Jos Verstraten)

Het testen van de 'NCV'-functie

Met deze functie zou het mogelijk moeten zijn het elektromagnetisch veld rond spanning- en stroomvoerende netleidingen op te sporen. De rood/groene LED in de bovenzijde van de meter zou groen moeten branden als het veld klein is en rood als het veld groot is. Deze functie werkt niet goed bij het aan ons geleverde model. Als wij de 'antenne' aan de bovenzijde van de meter in de buurt van het toetsenbord van onze laptop houden licht de LED rood op. Daar is toch écht geen sterk elektromagnetisch wisselveld in de buurt te bekennen. Ook de voedingsdraad van een LED-lampje dat gevoed wordt uit 12 V gelijkspanning doet de rode LED oplichten. Netleidingen in de muur die gegarandeerd stroom voeren geven soms een rode en soms een groene indicatie.

Wij raden het dan ook af om te vertrouwen op deze functie!

Het testen van de 'LIVE'-functie

Met deze functie kunt u de fase opsporen in een wandcontactdoos. In tegenstelling tot de 'NCV'-functie werkt die feilloos. Wij hebben vijftien wandcontactdozen in ons huis gecontroleerd met een neon-tester en de HT118E. Deze vergiste zich geen enkele keer.

Ons oordeel over de HT118E van Kaiweets

De HT118E van Kaiweets is een multimeter waar wij erg tevreden over zijn. De nauwkeurigheid van de meetfuncties is beter dan de specificaties beloven en dat is, zoals bekend, voor een Chinees product een uitzondering. Ook op de constructie van de meter, de bedieningsknoppen en de rugsteun is niets aan te merken, het ziet er allemaal zeer degelijk uit.

De meter heeft een paar leuke onverwachte eigenschappen, zoals de verlichting van de ingangsbussen en de rode verkleuring van het display bij het meten van 'gevaarlijke' spanningen en stromen.

Zaken die wij missen zijn, zoals reeds geschreven, de handige 'REL'-functie en de mogelijkheid om het meetbereik met de hand te selecteren. Dat het niet mogelijk is met de 'FUNC'-toets om te schakelen tussen temperaturen meten in °C en °F is tamelijk bizar.

Maar, dat is detail-kritiek. Wij kunnen deze meter van harte aanbevelen aan iedere hobbyist die de '1999'-uitlezing van zijn oude meter beu is en een hogere resolutie wil.
