Met de introductie van de 189C heeft WinAPEX een gedurfde stap gezet in het herdefiniëren van de functionaliteit en bediening van de multimeter. Maar nu moet de elektronicus deze methode nog accepteren (of niet!).
|
Kennismaking met de 189C multimeter van WinAPEX
Wat is WinAPEX?
Een niet zo bekend merk dat op de markt wordt gebracht door het Chinese bedrijf 'Shenzhen Hanyan Electronic Technology Co., Ltd.' uit (uiteraard) Shenzhen. Het bedrijf is gespecialiseerd in de ontwikkeling van digitale multimeters, digitale aardingsweerstandmeters, digitale stroomtangen en infrarood thermometers. De multimeters worden verkocht onder de naam WinAPEX via de bekende internet kanalen zoals Banggood en AliExpress.
Wat is er zo bijzonder aan de 189C?
Dat is de innovatieve manier waarop u de multimeter moet bedienen. Het is een typische handheld meter. U stelt de meetfunctie en eventueel het meetbereik in door aan een grote schijf te draaien die rond het display is aangebracht. Als u de meter in de hand houdt kunt u dat doen met uw duim. De fabrikant noemt die schijf trots de 'Smart Rotary Dial'. Wat er 'smart' aan die schijf is, is echter volstrekt onduidelijk. De meetbereiken zijn geplaatst in het LCD-display rond deze schijf. Een blauw pijltje geeft aan welk meetbereik op een bepaald moment actief is. Bovendien kunt u het meetbereik ook instellen via de twee bovenste groene knopjes onder de ronde schijf.
 |
| Het bedienen van de draaischijf met uw duim. (© WinAPEX) |
Opmerking
Deze multimeter zien wij op internet ook aangeboden als 'Sunshine DT-24R'.
Leveranciers en prijzen
De 189C is via de bekende internet kanalen te bestellen. Bij Banggood betaalt u er € 20,45 voor, bij diverse aanbieders op AliExpress kost het apparaat € 27,99.
De verpakking
De meter wordt geleverd in een stevig kartonnen doosje, voorzien van een kunststof inlay waarin de meter en de meetsnoeren een goed tegen transportschade beschermd onderkomen hebben gevonden.
 |
| De verpakking van de 189C van WinAPEX. (© 2025 Jos Verstraten) |
De leveringsomvang
Naast de meter zitten er drie snoeren in het doosje:
- Twee zeer soepele meetsnoeren met een lengte van ongeveer één meter en met volledig geïsoleerde banaanstekkers aan de ene kant en volledig geïsoleerde meetpennen aan de andere kant.
- Een nogal goedkoop uitziend thermokoppel meetsnoer met aan de ene kant een type-K thermokoppel en de andere kant twee uiterst rudimentaire uitvoeringen van banaanstekkers. Dat had veel beter gekund! De niet gesplitste pennen passen met veel moeite in de stekkerbussen van de multimeter en bij het weer uittrekken van deze banaanstekkers moet u nogal wat kracht uitoefenen, waardoor u kans loopt dat de dunne draadjes worden losgetrokken uit de stekkers.
 |
| De leveringsomvang van de 189C van WinAPEX. (© Banggood) |
De handleiding van de 189C
Dat is een zeer goed verzorgd boekje met achttien pagina's op A6-formaat, waar in goed Engels alle mogelijkheden van deze multimeter worden beschreven. Wij hebben dit boekje gescand en bewaard op ons account bij archive.org, waarvan u het kunt downloaden:
Aanklikbare link ➡ WinAPEX_189C_Manual.pdf
De specificaties van de 189C
- Display: LCD-kleurenscherm
- Aantal counts: 5999
- Meetmethode: A/D-conversie met dubbele integratie
- Bemonsteringssnelheid: ongeveer 3 keer per seconde
- Meetbereiken gelijkspanning: 600 mV ~ 6 V ~ 60 V ~ 600 V ~ 1.000 V
- Nauwkeurigheid gelijkspanning: ±[0,5 % + 3 digits] ~ ±[1,0 % + 10 digits]
- Meetbereiken wisselspanning: 6 V ~ 60 V ~ 600 V ~ 750 V
- Nauwkeurigheid wisselspanning: ±[0,8 % + 5 digits] ~ ±[1,2 % + 10 digits]
- Meetbereiken gelijkstroom: 600 mA ~ 6 A ~ 20 A
- Nauwkeurigheid gelijkstroom: ±[1,2 % + 8 digits] ~ ±[1,5 % + 10 digits]
- Meetbereiken wisselstroom: 6 A ~ 20 A
- Nauwkeurigheid wisselstroom: ±[2,0 % + 5 digits]
- Meetbereiken weerstand: 600 Ω ~ 6 kΩ ~ 60 kΩ ~ 600 kΩ ~ 6 MΩ ~ 100 MΩ
- Nauwkeurigheid weerstand: ±[0,8 % + 5 digits] ~ ±[5,0 % + 30 digits]
- Meetbereiken capaciteit: 6 nF ~ 60 nF ~ 600 nF ~ 6 μF
- Meetbereiken capaciteit: 60 μF ~ 600 μF ~ 6 mF ~ 60 mF
- Nauwkeurigheid capaciteit: ±[3,5 % + 20 digits] ~ ±[5,0 % + 10 digits]
- Meetbereiken frequentie: 6 Hz ~ 60 Hz ~ 600 Hz ~ 6 kHz ~ 60 kHz
- Meetbereiken frequentie: 600 kHz ~ 6 MHz ~ 10 MHz
- Nauwkeurigheid frequentie: ±[0,1 % + 3 digits]
- Temperatuurmeting: -200 °C ~ 1.300 °C
- Diodemetingen: ja, tot 4,9 V
- Zoemermeting lage weerstanden: ja
- NCV-metingen: ja
- Identificatie fase/nul draden: ja
- Zaklamp: ja
- Automatische uitschakeling: ja
- Lage batterij indicatie: ja
- Voeding: twee stuks 1,5 V AA-batterijen
- Afmetingen: 153 mm x 70 mm x 33 mm
- Gewicht: ongeveer 200 g
De 189C van WinAPEX in detail bekeken
De 'Smart Rotary Dial' en het display
Dit zijn uiteraard de belangrijkste onderdelen van deze multimeter en vandaar dat wij ze via de onderstaande foto duidelijk voor u in beeld hebben gebracht. De draaischijf heeft 26 standen en heeft een diameter van 67 mm. In de onderstaande foto staat het blauwe pijltje op de stand 'AUTO' (positie 12 uur). Dit is de opstart stand van de meter. Bij sommige meetgrootheden, zoals spanning, stroom en weerstand, kunt u het meetbereik handmatig instellen op alle beschikbare bereiken. Bij andere grootheden, zoals capaciteit en frequentie, staat maar één stand ter beschikking en moet u vertrouwen op de automatische bereikenomschakeling van de meter.
De draaischijf is uiteraard niet gekoppeld aan een ouderwetse mechanische schakelaar. Het is een encoder, die bij links of rechts draaien pulsjes in een bepaalde volgorde naar de processor stuurt.
 |
| De draaischijf en het display van de 189C. (© 2025 Jos Verstraten) |
De voorzijde van de meter
In de onderstaande foto ziet u de volledige frontplaat van de meter. De meter heeft een maximale breedte van 70 mm en een hoogte van 153 mm. De diepte bedraagt 33 mm. Het apparaat heeft vijf drukknopjes voor de bediening.
- De rode ronde knop:
Schakelt de meter in en uit en gaat terug naar de stand 'AUTO' als u eerst door het draaien aan de schijf een meetbereik handmatig had ingesteld. - De twee bovenste groene knoppen:
Met korte drukken op deze knoppen kunt u hetzelfde doen als met draaien aan de schijf, dus een meetbereik selecteren. Als u langer op de rechter knop drukt schakelt u het irritante piepje uit na iedere bediening van de meter. Als u de meter in de stand '750 Vac' zet kunt u de netfrequentie meten door langer op de linker knop te drukken. Deze optie is gevoelig, het volstaat de 189C tegen een wandcontactdoos te houden om de netfrequentie tot twee decimalen na de komma op het display te zien verschijnen. - De onderste linker groene knop:
Na een korte druk schakelt u de bekende 'REL'-functie in. De actueel gemeten waarde wordt van de volgende metingen afgetrokken. Na een langere druk op deze knop gaat de witte LED in de bovenzijde van de meter branden. Als u de meter in de stand 'Temp/Hz' zet kunt u door op deze knop te drukken omschakelen tussen temperatuur meten in °C, temperatuur meten in °F of de frequentie van het ingangssignaal meten in Hz/kHz/MHz. - De onderste rechter groene knop:
Een korte druk op deze knop activeert de 'HOLD'-functie waarbij de uitlezing op het display bevriest. Door iets langer de drukken kunt u de intensiteit van het LCD-scherm met deze toets in vijf stappen instellen.
Aan de onderzijde van de meter bevinden zich drie 4 mm banaanbus connectoren:
- 20A
- COM
- VΩ
In tegenstelling tot wat op de meter staat moet u de '20A' ingang gebruiken voor alle stroommetingen. U ziet trouwens welke ingangen u moet gebruiken in het display onder de meetwaarde.
 |
| De frontplaat van de 189C. (© Banggood) |
De achterzijde van de meter
In de achterzijde van de meter zit alleen het batterijvakje waarin twee type-AA batterijen van 1,5 V thuis horen.
 |
| De achterzijde van de 189C. (© Banggood) |
Wat ons opvalt aan de 189C
- In tegenstelling tot de meeste Chinese multimeters wordt de 189C niet geleverd met een zachte siliconenmantel als bescherming. Waarschijnlijk staat de draaischijf in de weg van een dergelijk attribuut.
- De 189C heeft geen uitklapbare ruggensteun en kan dus niet onder een hoek op uw werkbank worden gezet. Dat heeft natuurlijk alles te maken met de plaats van de drie ingangsbussen op de onderzijde van de meter.
- Voor het openen van het batterijvakje hebt u een schroevendraaier nodig. Niet echt handig!
- Wél erg handig is het feit dat u de ingebouwde zekering kunt vervangen via het geopende batterijvakje.
- Als u de meter inschakelt komt het apparaat steeds in de 'AUTO'-stand terecht. U kunt dan gelijkspanningen, wisselspanningen en weerstanden meten. De meter herkent zelfs een weerstand van 1 Ω tussen zijn ingangen en schakelt dan om naar de weerstandsmeting.
- De 'AUTO'-stand verdwijnt als u aan de ring draait of een van de bovenste groene toetsen indrukt. U kunt dan handmatig een meetbereik instellen. Door even op de rode knop te drukken gaat de 189C terug naar de 'AUTO'-stand.
- In de stand 'DIODE' bedraagt de open-klem spanning 3,98 V. U kunt dus alle soorten LED's met deze meter testen.
- De bereikenomschakeling werkt een beetje vreemd. Van laag naar hoog schakelt de meter om bij een displaywaarde van '6.099' naar '06.10'. Van hoog naar laag schakelt de meter echter om van '05.98' naar '5.889'.
De elektronica in de 189C
Openen van de behuizing
Na het verwijderen van vier kleine schroefjes aan de achterzijde van de 189C kunt u de twee helften van de behuizing scheiden. De achterste helft bevat uitsluitend het batterijcompartiment dat via twee verende koperen strips contact maakt met twee grote pad's op de print.
De printplaat van de 189C
In de onderstaande foto ziet u de grote printplaat die is bevestigd op de voorzijde van de behuizing. Helemaal onderaan ziet u de drie 4 mm banaan connectoren die rechtstreeks op de print zijn gesoldeerd. Iets hoger kunt u een constantaan beugeltje terugvinden. Dat is uiteraard de shuntweerstand waarmee de meter de gemeten stroom omzet in een spanning. Boven deze shunt ziet u de met silicazand gevulde standaard glaszekering van 20 A. Zoals reeds geschreven kunt u deze zekering vervangen via het batterijcompartiment, een zeer handige voorziening van deze meter. Links naast deze zekering staat het enige relais dat de 189C rijk is. Boven dit relais ziet u vijf MELF-weerstandjes die uiteraard de primaire spanningsdeler van de ingangsschakeling vormen. De ingangskring is beveiligd met het groene onderdeel naast het relais, ongetwijfeld een PTC-weerstand, en met de transistoren die naast de MELF-weerstanden aanwezig zijn.
Die beveiliging is tegenwoordig standaard in de meeste goedkope Chinese multimeters en de vraag of deze beveiliging goed genoeg is om aan de meter het predicaat 'CAT III 600V' toe te kennen laten wij graag aan de deskundigen op dit gebied over. Opmerkenswaardig is dat nergens op de meter het CE-symbool aanwezig is.
Boven de twee grote pad's die contact maken met de batterij treft u de enige chip aan die herkenbaar is. Dat is een LCD-driver HT1621B van Holtec.
 |
| De printplaat in de 189C. (© 2025 Jos Verstraten) |
Het testen van de 189C van WinAPEX
Inleidende opmerking
In de volgende tabellen worden in de meest linkse kolom waarden vermeld van een spanning, stroom, weerstand of condensator. Deze mag u niet als absoluut beschouwen en dus niet gebruiken om de nauwkeurigheid van de 189C te beoordelen. Vandaar het symbooltje '≈' voor deze waarden. Voor het beoordelen van de nauwkeurigheid dienen de rechter kolommen met vergelijkende metingen met onze veel betere laboratorium apparatuur.
Meten van gelijkspanningen
Hierbij gebruiken wij diverse gelijkspanningsbronnen en weerstandsdelers om een bereik van 1 mV tot 1.000 V te bestrijken. Zoals u uit de onderstaande tabel kunt besluiten meet de 189C gelijkspanningen uiterst nauwkeurig. Wij zetten onze Fluke 8842A in als referentie. Het systeem dat automatisch het juiste meetbereik selecteert werkt uitermate snel.
 |
| Nauwkeurigheid bij het meten van gelijkspanningen. (© 2025 Jos Verstraten) |
De ingangsweerstand bij het meten van gelijkspanningen
Om deze parameter te beoordelen meten wij een stabiele gelijkspanning zonder en met een nauwkeurige 1 MΩ in serie. Zonder deze weerstand meet de 189C een spanning van 13,63 V, mét de weerstand een spanning van 12,39 V. Over de 1 MΩ weerstand valt dus een spanning van 1,24 V. Uit deze gegevens kan de ingangsweerstand van de 189C gemakkelijk worden afgeleid: 9,992 MΩ.
Meten van gelijkstromen
Wij vormen een serie-kring van een DC-voeding met digitaal instelbare stroom, de 189C en onze referentiemeter ET3255 van EastTester. De meetresultaten zijn weer samengevat in de onderstaande tabel. U zult het ongetwijfeld met ons eens zijn dat hier weinig op aan te merken valt!
 |
| Nauwkeurigheid bij het meten van gelijkstromen. (© 2025 Jos Verstraten) |
De burden-spanning bij het meten van gelijkstromen
De burden-spanning is de spanning die over de meter valt als u er een stroom mee meet. Hoe kleiner deze spanning, hoe minder invloed het meten van een stroom heeft op de schakeling waarin u meet. Bij een stroom van 5 A valt er een spanning van 100,4 mV over de ingangen van de meter.

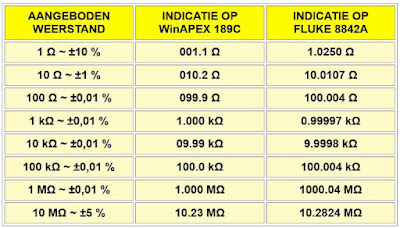

Meten van weerstanden
Voor deze test hebben wij de beschikking over een setje referentie weerstanden met een tolerantie van ±0,01 % plus nog wat minder nauwkeurige exemplaren. Als referentiemeter gebruiken wij uiteraard onze 8842A van Fluke. Deze meter maakt gebruik van een vierdraad kelvin-probe, dat is niet mogelijk met de 189C. Bij het meten van zeer lage weerstanden spelen uiteraard de weerstand van de meetsnoeren en de overgangsweerstanden van de contacten in de ingangsbussen een grote rol. Die zijn bij de 189C gelukkig te compenseren met de 'REL'-functie. De resultaten zijn weer samengevat in een overzichtelijke tabel.
 |
| Nauwkeurigheid bij het meten van weerstanden. (© 2025 Jos Verstraten) |
Meten van 50 Hz wisselspanningen
Wij gebruiken onze functiegenerator DG1022 en een variac om 50 Hz sinusspanningen tussen 10 mV en 260 V te genereren. Een wisselspanning van 10 mV wordt niet herkend door de 189C en het display blijft op nul staan. Alle overige 50 Hz wisselspanningen worden echter met een goede nauwkeurigheid gemeten.
 |
| Nauwkeurigheid bij het meten van 50 Hz wisselspanningen. (© 2025 Jos Verstraten) |
Meten van condensatoren
Dankzij een set van vijf nauwkeurige condensatoren met een tolerantie van ±1 % en een paar referentie condensatoren met een tolerantie van slechts ±0,05 % kunnen wij de prestaties van de 189C bij het meten van dergelijke onderdelen nauwkeurig in kaart brengen. Boven 1 µF meten wij gewone elco's uit onze voorraad. Als referentiemeter gebruiken wij de ET4401 van EastTester met een nauwkeurigheid van ±0,2 % voor niet-elektrolytische condensatoren. Wat opvalt is dat de 189C in staat is ook kleine condensatoren vrij nauwkeurig te meten. Dat is uitzonderlijk voor een goedkoop apparaat dat condensatoren met de twee-draad techniek meet.
 |
| Nauwkeurigheid bij het meten van condensatoren. (© 2025 Jos Verstraten) |
De bandbreedte bij het meten van wisselspanningen
Om dit te testen voeden wij de 189C met een sinussignaal van 1 Veffectief met diverse frequenties. Wij vergelijken uiteraard weer met onze ET3255. U kunt nauwkeurig meten tot 3 kHz.
 |
| De bandbreedte bij wisselspanningsmetingen. (© 2025 Jos Verstraten) |
Het meten van frequenties
Bij deze specificatie is niet alleen het bereik interessant, maar ook hoe groot de spanning moet zijn om een stabiele indicatie van de frequentie van het signaal te verkrijgen. Uit de onderstaande tabel blijkt dat u een signaal van ongeveer 350 mV nodig hebt om de frequentie ervan te kunnen meten tussen 10 Hz en 1 MHz. Bij hogere frequenties neemt de gevoeligheid vrij snel af.
 |
| Gevoeligheid bij het meten van frequenties. (© 2025 Jos Verstraten) |
Het meten van temperaturen
Deze nauwkeurigheid is niet zo gemakkelijk te meten! Wij hebben de volgende meetopstelling bedacht. In de zijkant van een flink aluminium koelprofiel boren wij een 1,5 cm diep gaatje van 3 mm diameter. Wij vullen dit gaatje met warmtegeleidende pasta en duwen de punt van het bij de 189C geleverde thermokoppel in dat gaatje. Als referentie gebruiken wij onze Fluke 52 meter. Ook de twee thermokoppels van deze meter duwen wij in het gaatje. De drie thermokoppels staan dus op dezelfde temperatuur. Wij klemmen een 100 W draadgewonden weerstand op het koelprofiel en sluiten deze aan op een regelbare voeding. Op deze manier kunnen wij de temperatuur van het koelprofiel langzaam verhogen. Wij noteren de uitlezingen van beide meters.
 |
Meetopstelling voor het bepalen van de nauwkeurigheid van de temperatuurmeting. (© 2025 Jos Verstraten) |
Uit de onderstaande tabel blijkt dat de 189C ook op dit gebied uitzonderlijk goed presteert.
 |
| Temperatuurmeting met de 189C en de Fluke 52. (© 2025 Jos Verstraten) |
Ons oordeel over de 189C van WinAPEX
Wat betreft de nauwkeurigheid van de metingen valt er niets te klagen over deze multimeter. Bij onze tests van andere goedkope multimeters is er altijd wel een meetbereik waar wij niet zo tevreden over zijn. Dat is bij deze 189C niet het geval. U kunt er op vertrouwen dat alle metingen die u met deze meter uitvoert een resultaat opleveren dat voor de gemiddelde hobbyist meer dan nauwkeurig genoeg is. De ingangsweerstand van 10 MΩ is uitstekend en de burdenspanning van slechts 100 mV bij 5 A is dat ook. Opmerkenswaard is dat de 189C ook kleine condensatoren bevredigend meet, wat niet met alle goedkope multimeters het geval is.
Over het unieke van deze meter, de bediening met de door de fabrikant geroemde 'Smart Rotary Knob', durven wij geen oordeel te vellen. Als u gewend bent aan multimeters met draaiknoppen zal het omschakelen naar het bedienen van een meter met zo'n grote, met de duim te bedienen ring, wel even wennen zijn. Of u daar voor kiest is een kwestie van persoonlijke voorkeur. Maar na wat stoeien met het apparaat gaat het instellen met de draaischijf heel erg intuïtief en gemakkelijk. Dat is ongetwijfeld ook een gevolg van het feit dat u na een tijdje weet waar de diverse meetgrootheden en -bereiken zich op de cirkel bevinden en u dus niet meer moet zoeken.
Wij geven zélf geen mening over deze bedieningsmethode omdat wij sowieso niet gewend zijn om te werken met handheld meters. Wij meten met grote, rubuuste met drukknoppen te bedienen desktop meters zoals de Fluke 8842A en het werken met ieder door ons geteste handheld meter is voor ons nogal wennen.
