Met dit bouwpakketje kunt u MP3's afspelen van een geheugenkaart en USB-stick of via bluetooth van uw PC. U kunt er bovendien de FM-band van 87,0 MHz tot 108,0 MHz mee ontvangen. |
Kennismaking met de GY20924
Het eindresultaat

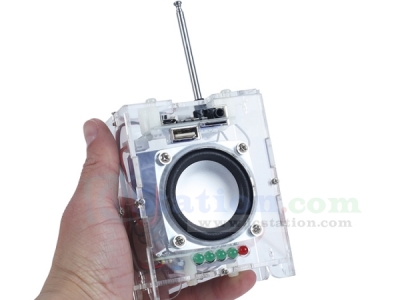

In de onderstaande foto ziet u het eindresultaat van dit bouwpakket. Een transparant kastje met als afmetingen 10,0 cm bij 7,7 cm bij 4,8 cm met een antenne van ongeveer 25 cm. Aan de voorzijde zit een luidsprekertje met een conusdiameter van 46 mm. Daaronder staat een primitieve VU-meter met vijf LED's. Op de bovenzijde is het eigenlijke player-printje gemonteerd, dat u kunt bedienen met vier uiterst kleine drukknopjes. Op de achterzijde is plaats voor een 3,7 V polymeer-lithium accu, die echter niet wordt meegeleverd. Dergelijke onderdelen schijnen niet mee te mogen in de vrachtruimte van een vliegtuig. Zo'n accuutje kost bij Reichelt ongeveer een tientje. Op de achterzijde zitten verder de AAN/UIT-schakelaar en een voedingsplug, waarmee u het apparaatje op een 5 V USB-voeding kunt aansluiten voor het opladen van de accu en het voeden van de player als u 230 V in de buurt hebt.
 |
| Het eindresultaat van dit bouwpakket. (© 2026 Jos Verstraten) |
Leverancier en prijs
Het pakketje is ontworpen door het Chinese ICStation en wordt, voor zover ons bekend, uitsluitend door dit bedrijf verkocht via de eigen website en via AliExpress door de 'e_goto Processor Store'. De prijs bedraagt, inclusief verzending, ongeveer € 25,00.
De levering van het bouwpakket
Het bouwpakket wordt, naar slechte Chinese traditie, geleverd in een zwarte plastic zak, waarin de onderstaande spullen slordig verpakt zitten. In één zakje zitten de plaatjes van de behuizing, een tweede bevat alle onderdelen voor de VU-meter, een derde bevat de eigenlijke player-print en het vierde zakje levert alle onderdelen voor de mechanische montage van het geheel. Twee USB-kabeltjes, een antenne en een meter zeer dunne zwarte montagedraad zijn los bijgevoegd.
 |
| De verpakking van het bouwpakket. (© 2026 Jos Verstraten) |
De geleverde onderdelen
In de onderstaande foto zijn alle onderdelen van het pakketje keurig uitgestald. U ziet dat er in feite weinig te solderen valt. De player-print wordt volledig gemonteerd geleverd. Het enige soldeerwerk betreft de kleine print van de VU-meter en de bedrading tussen de diverse onderdelen van de schakeling.
De zes transparante plaatjes van de behuizing zitten hier nog in hun beschermend jasje van bruin papier.
 |
| Alle onderdelen van dit pakketje uitgestald. (© 2026 Jos Verstraten) |
De handleiding
De kit wordt zonder handleiding geleverd, maar op internet is een zeer uitgebreide en gedetailleerde Engelstalige bouwbeschrijving te vinden met niet minder dan 21 pagina's. U kunt deze handleiding via de onderstaande link downloaden:
Aanklikbare link ➡ GY20924_Audio_Player_Kit_Manual.pdf
De player-print
In de onderstaande foto worden de twee zijden van de player-print voorgesteld. Dit printje is slechts 5,0 cm bij 3,5 cm groot en aan weerszijden voorzien van componenten. Aan de onderzijde ziet u een DIL-8 chip waarin waarschijnlijk een klein brugversterkertje zit voor het aansturen van de luidspreker. Onder die chip zitten twee connectoren voor het aansluiten van een USB-A stick en een geheugenkaartje. Aan de rechter zijkant zit de connector voor de luidsprekerdraadjes.
Aan de bovenzijde van de print valt onmiddellijk de antenne op voor de bluetooth-communicatie en de aansluiting voor een externe antenne voor de FM-ontvangst (rechter bovenhoek).
 |
| De twee zijden van de player-print. (© 2026 Jos Verstraten) |
Onder de antenne ziet u een 4 MHz kristal met links daarvan de MP3-chip. Die is van JieLi (JL), maar het typenummer is volkomen onleesbaar gemaakt. Aan de onderzijde van het printje staat rechts de connector voor het aansluiten van een hoofdtelefoon en links een micro-USB connector. Tussen beide connectoren ziet u vier uiterst kleine drukknopjes waarmee u de print bedient. Van links naar rechts:
- Set Play Mode:
Hiermee kiest u waar het geluid dat u wilt horen vandaan komt: bluetooth, FM, USB-stick, geheugenkaartje. Iedere druk op dit knopje genereert bovendien een stukje Chinese tekst, hoorbaar via de luidspreker. - Play/FM Radio Search:
Een korte druk op de knop start het spelen van de audio. Langer drukken start de automatische zenderzoek-modus waarbij de gehele FM-band van 87,0 MHz tot 108,0 MHz wordt afgescand op zenders die met voldoende sterkte binnenkomen. Een korte druk op deze knop selecteert de zender. - Next/VOL++:
Een korte druk selecteert de volgende MP3-file op de USB-stick of het geheugenkaartje. Langer drukken verhoogt het volume. - Prev/VOL--:
Een korte druk selecteert de vorige MP3-file. Langer drukken verlaagt het volume.
De VU-meter print
Het eenvoudige printje van de VU-meter is voorgesteld in de onderstaande figuur. Uit de aanwezigheid van de twee connectoren blijkt dat dit printje niet speciaal voor dit bouwpakket is ontworpen, die connectoren worden immers niet gebruikt. Waarschijnlijk maakt dat printje deel uit van een eigen bouwpakketje dat in dit pakket wordt toegepast.
 |
| De twee zijden van de VU-meter print. (© 2026 Jos Verstraten) |
De bouw van de audio player
Solderen van de VU-print
Deze stappen zijn duidelijk beschreven op de pagina's 5 tot en met 8 van de handleiding. Er staat echter een fout in. Aan weerstand R2 wordt een waarde van 10 kΩ toegekend, terwijl uit de foto's toch duidelijk blijkt dat deze weerstand 470 Ω is. Die wordt ook geleverd, dus die waarde zal wel kloppen. Let goed op de positie van de vijf LED's en de single in line chip!
 |
| De compleet gemonteerde VU-meter print. (© ICStation) |
Aanbrengen van de bedrading
De volgende stap is het solderen van in totaal negen draadjes tussen de twee printjes, de accu, de luidspreker en de onderdelen die u op de achterplaat van de behuizing hebt gemonteerd. Hoe dat er uit komt te zien blijkt uit de onderstaande foto. De schakelaar die u op de achterplaat ziet zat niet in ons pakketje. Gelukkig hadden wij een identiek exemplaar op voorraad....
 |
| De complete bedrading van deze audio player. (© ICStation) |
De constructie van de behuizing
Tot slot moet u de diverse met elkaar verbonden onderdelen op de voorzijde en de onderzijde van de behuizing monteren. Ook hier staat een foutje in de handleiding. Op pagina 17 wordt beweerd dat u de VU-meter print met vier nylon afstandsbusjes op de bodemplaat moet bevestigen. Die print heeft echter slechts twee bevestigingsgaatjes. Let bij die montage er op dat het gaatje in het plastic plaatje bedoeld is om de instelpotentiometer op het printje te kunnen afregelen. De accu wordt met twee strookjes dubbelzijdige plakband op de achterzijde bevestigd.
Alles klaar? Dan volgt nu de moeizame klus van het aan elkaar bevestigen van de zes transparante plaatjes waaruit de behuizing bestaat. Moeizaam? Inderdaad, want men heeft gekozen voor een onhandige, maar slim bedachte en goedkope oplossing. In de plaatjes van de behuizing zijn gleufjes gefreesd waarin kleine M2 boutjes passen. In de andere plaatjes zijn gaatjes waarin M2 boutjes passen. Het is nu de bedoeling dat u zo'n boutje precies op de juiste plek weet te krijgen zodat het boutje in het moertje past. Die constructie is voorgesteld in de onderstaande figuur.
 |
| Op deze manier worden de zes plaatjes van het kastje aan elkaar bevestigd. (© 2026 Jos Verstraten) |
U hebt hierbij in feite drie handen nodig, want de aanwezige bedrading tussen de diverse onderdelen zit in de weg en maakt het in elkaar monteren tot een zeer lastige klus. Wat ook niet helpt is dat niet alle plaatjes precies passen. Zo is de bovenste plaat, waarop u de player-print hebt gemonteerd, aan één zijde 2 mm langer dan aan de andere zijde. Om precies te zijn: 40 mm en 42 mm. Dat heeft geen enkel nut en kan niet andere dan een duidelijke fabricagefout zijn in de positioneringsgegevens van de plaat kunststof waaruit de zes plaatjes worden gesneden.
Uiteindelijk hebben wij eerst de plaatjes met stukjes plakband provisorisch aan elkaar bevestigd en nadien met een klein pincetje de moertjes op de juiste plaats in de gleufjes gehouden. Met een magnetische schroevendraaier waarin u van tevoren een boutje hebt gevestigd is het dan mogelijk met de andere hand dat boutje zó te manipuleren dat het precies in het moertje past.
Het eindresultaat
In de onderstaande foto ziet u het eindresultaat van het montagewerk: een transparant kastje met twee printjes en wat nogal slordig aangelegde bedrading. Op deze opname ziet u duidelijk de spleetjes die in de behuizing ontstaan door de fout in het bovenste plaatje.
 |
| Het kastje van de audio-player zonder antenne. (© 2026 Jos Verstraten) |
De GY20924 audio player in de praktijk
Zeer tegenvallende prestaties
Inderdaad, wij zijn alles behalve tevreden over de werking van deze audio player. Het selecteren van de bron met de linker drukknop gaat moeizaam omdat u niet ziet in welke positie u staat en u de Chinese stem niet verstaat. Een aantal oplichtende LED'jes zou wonderen doen! De LED die zou moeten knipperen in de bluetooth-stand knippert bij ons altijd.
Het verbinden via bluetooth met een PC gaat wél vlot en zonder problemen. De bluetooth-naam van de speler is 'BT_Audio'. De reikwijdte bedraagt meer dan tien meter.
In ons appartement op de tweede etage van een Maastrichtse flat worden drie FM-zenders ontvangen, met niet al te beste kwaliteit.
Geen reactie op een USB-stick
Het grootste probleem met dit bouwpakket is dat het ons niet lukt om het apparaatje de MP3-bestanden op een USB-stick te laten uitlezen. Wij hebben van alles geprobeerd: oude en nieuwe stick's, de bestanden opslaan in de root of er een eigen directory voor aanmaken, stoeien met de namen (kleine letters, kapitalen, cijfers) en extenties van de bestanden. Het apparaat reageert nergens op. Als wij de bestanden op een USB-stick zetten met ingebouwde LED reageert deze LED wel door te gaan knipperen als wij het apparaatje in de (blijkbaar) juiste modus zetten. Maar meer dan dat gebeurt er niet.
Allerbelabberste geluidskwaliteit
Een volgens punt van kritiek is de kwaliteit van het geluid als via de luidspreker wordt afgespeeld. Die is heel slecht. Alleen als u het volume erg laag zet zit er geen hoorbare vervorming in het geluid. Als u echter met een hoofdtelefoon luistert valt deze vervorming weg en klinkt het geluid voor onze niet audiofiel getrainde oude oren uitstekend. Het volume kan dan flink worden opgeschroefd!
Ons oordeel over de GY20924 audio player
Wij hebben in het verleden een aantal bouwpakketjes van ICStation gebouwd en getest en waren er zeer tevreden over. U zult begrijpen dat wij dat niet zijn over deze audio player. In feite is dat apparaatje uitsluitend bruikbaar als u via bluetooth MP3-bestanden uit uw PC afspeelt en luistert met een hoofdtelefoon.
