Getest: Aneng AN870, 19999 multimeter

(gepubliceerd op 25-01-2021)

Met zijn vier en een half decade uitlezing, zijn gespecificeerde nauwkeurigheid van ±0,05 % bij het meten van gelijkspanning en zijn prijs van minder dan dertig euro is deze forse multimeter een uitgebreide test meer dan waard.

Kennismaking met de Aneng AN870 multimeter

Alternatieve merken, namen en prijzen
Deze multimeter wordt aangeboden onder diverse merknamen en typenummers:
       - Aneng AN870
       - Zotek ZT219 (de échte fabrikant?)
       - Richmeters RM219
De prijzen lopen nogal uiteen, namelijk van € 17,54 tot € 52,14 (prijspeil januari 2021). Tóch moet hierbij een kanttekening worden gemaakt. De multimeter is bij alle aanbieders identiek. Wat nogal verschilt is het aantal meetprobes dat bij de diverse aanbieders wordt meegeleverd. Bij sommige goedkope aanbiedingen wordt maar één set meetsnoeren meegeleverd. Wij kochten ons exemplaar als Aneng AN870 bij Banggood voor een prijs van € 30,54 met een zeer uitgebreide set meetsnoeren.

Wat kunt u met de AN870 meten?
Deze multimeter heeft een zeer uitgebreid aantal meetfuncties, die u met een tien standen draaischakelaar en de 'SELECT' en 'Hz/%' drukknoppen kunt selecteren:
       - DC spanning: 19,999 mV ~ 199,99 mV
       - DC spanning: 1,9999 V ~ 19,999 V ~ 199,99 V ~ 1.000,0 V
       - AC spanning: 19,999 mV ~ 199,99 mV.
       - AC spanning: 1,9999 V ~ 19,999 V ~ 199,99 V ~ 750,0 V
       - DC stroom: 199,99 μA ~ 1.999,9 μA
       - DC stroom: 19,999 mA ~ 199,99 mA
       - DC stroom: 1,9999 A ~ 19,999 A
       - AC stroom: 199,99 μA ~ 1.999,9 μA
       - AC stroom: 19,999 mA ~ 199,99 mA
       - AC stroom: 1,9999 A ~ 19,999 A
       - Weerstand: 199,99 Ω ~ 1,9999 kΩ ~ 19,999 kΩ ~ 199,99 kΩ
       - Weerstand: 1,9999 MΩ ~ 19,999 MΩ ~ 199,99 MΩ
       - Capaciteit: 9,999 nF ~ 99,99 nF ~ 999,9 nF ~ 9,999 μF ~ 99,99 μF ~ 999,9 μF ~ 9,999 mF
       - Frequentie: 99,99 Hz ~ 999,9 Hz ~ 9,999 kHz ~ 99,99 kHz ~ 999,9 kHz ~ 9,999 MHz
       - Duty-cycle: 99 %
       - Temperatuur: +1.000 °C
Deze metingen worden drie keer per seconde uitgevoerd.
U kunt uiteraard ook dioden testen, geleidbaarheden tot 50 Ω doorpiepen, de fase en de nul van de netspanning detecteren en spanningvoerende draden in muren opsporen.
Daarnaast beschikt de AN870 over de functies:
       - Relatieve meting.
       - Min. en max. indicatie.
       - Hold functie.

De levering van de meter
De AN870 wordt geleverd in een merk- en naamloze stevige kartonnen doos waarin een zwart etui zit dat is volgepropt met de meter zélf en een heleboel accessoires. Een 24 pagina dikke handleiding in uitstekend Engels wordt meegeleverd. Het etui is 22 cm bij 13 cm groot en voorzien van een ritssluiting.

De levering van het pakket. (© 2021 Jos Verstraten)

Wat zit er in het etui?
Een heleboel, zie de onderstaande foto. Naast twee volledig geïsoleerde meetsnoeren van ongeveer 80 cm lang zitten er nog twee vrijwel even lange 'doe-het-zelf' meetsnoeren in het pakket. Deze zijn aan weerszijden uitgerust met geïsoleerde connectoren voorzien van gaatjes met schroefdraad waarin u diverse meetpennen, banaanstekkers en krokodilklemmen kunt bevestigen. In totaal zitten er veertien van dergelijke opschroefbare attributen in het pakket.
Tot slot ziet u, links op de foto, een type-K thermokoppel meetprobe voor het meten van de temperaturen. De krulkabel eindigt in twee nogal amateuristisch uitziende banaanstekkertjes.

De attributen die bij de AN870 worden geleverd. (© 2021 Jos Verstraten)

De AN870 multimeter zélf
Deze multimeter is een vrij fors apparaat met als afmetingen 180 mm bij 90 mm bij 45 mm. Met batterijen weegt het apparaat 368 gram. De eigenlijke meter zit in een mantel van flexibel kunststof die in het rood of het groen wordt geleverd. Aan de achterzijde van deze mantel zit een dun plaatje kunststof dat als rugsteun dient als u de meter staand op uw tafel wilt zetten. Dat is vrij gammel en had wat steviger gekund. In de achterzijde van de meter zit een los batterijcompartiment dat met één boutje in de meter wordt bevestigd. De AN870 wordt gevoed uit twee standaard 1,5 V batterijen van het type AA. De achterzijde van de mantel is voorzien van twee clips waarin u de meetprobes kunt vastklikken. Heel handig is dit echter niet! U moet de meter alleen uit de mantel bevrijden als u een van de twee zekeringen moet vervangen.

De AN 870 in zijn mantel van flexibel kunststof.
(© 2021 Jos Verstraten)

Het display en de bedieningsknoppen
De meter heeft een monochroom LCD-display van 62 mm bij 38 mm met 'ouderwetse' zeven-segment cijfers van 21 mm hoogte. Het display heeft geen achtergrond verlichting, wat een groot nadeel is als u meet in slecht verlichte ruimtes. Wél kunt u door langer dan twee seconden op de knop 'HOLD' te drukken het display verlichten door een witte LED die aan de linker zijde van het display zit. Het resultaat van deze actie is echter minimaal.
De draaiknop heeft een diameter van 44 mm en is goed bedienbaar. De knop draait echter nogal stroef, dus moet u de meter in de linker hand vasthouden als u de knop met de rechter hand bedient.
De AN870 heeft zes drukknopjes met de onderstaande functies:

• SELECT
  Kiest tussen DC of AC; tussen mV, °C of °F; tussen weerstand, capaciteit of continuiteit en tussen wisselspanning, frequentie of duty-cycle.
• HOLD
  Druk kort om het display te bevriezen en lang om de display-verlichting in of uit te schakelen.
• RANGE
  Druk kort om de handmatige bereiken selectie in te schakelen. Iedere korte druk op deze knop selecteert een volgend bereik. Druk langer dan twee seconden om de automatische bereiken selectie te activeren.
• REL
  Schakelt de relatieve modus in. De actuele uitlezing wordt als relatief nulpunt bewaard in het geheugen van de meter. Deze waarde wordt automatisch afgetrokken van alle nieuwe meetwaarden. Ideaal om bijvoorbeeld de weerstand van de meetkabels te compenseren bij het meten van lage weerstandswaarden.
• MAX/MIN
  Bij de eerste druk op deze knop wordt alleen de maximaal gemeten waarde weergegeven op het display. Bij de tweede druk wordt alleen de minimaal gemeten waarde weergegeven. Druk meer dan twee seconden om de MAX/MIN modus te verlaten.
• Hz/%
  Als de draaischakelaar in de stand V~ staat wordt omgeschakeld naar het meten van de frequentie of de duty-cycle van de spanning op de ingang.



De bedieningsknoppen van de AN870.
(© AliExpress)

De 'Auto Power Off' modus
Als u de AN870 inschakelt door het verdraaien van de draaischakelaar uit de 'OFF'-positie komt de meter automatisch in de 'Auto Power Off' modus. De tekst 'APO' verschijnt links boven in het display en de meter schakelt zichzelf uit na vijftien minuten inactiviteit. Eén minuut voor deze actie gaat de meter vijf keer piepen. Als u de AN870 continu ingeschakeld wilt hebben moet u de 'SELECT' drukknop ingedrukt houden tijdens het inschakelen van de meter.

De elektronica in de AN870

De printplaat
Nadat u de meter met enige moeite uit zijn mantel hebt bevrijd ziet u op de achterzijde vier kleine kruiskop schroefjes. Na het verwijderen van deze schroefjes kunt u de behuizing van de meter openen. De enige print is precies op maat gemaakt en bevat alle onderdelen.
Wat onmiddellijk opvalt zijn de twee forse zandgevulde glas zekeringen, maatje 6,3 mm x 32 mm, die rechtstreeks verbonden zijn met de twee stroomconnectoren '20A' en 'mA/μA' op de frontplaat. Deze zekeringen hebben een doorslagspanning van 250 Vac en zorgen ervoor dat, als zij per ongeluk doorbranden, er geen spanningsoverslag in of over de zekering plaats kan vinden. De ene zekering heeft een waarde van 200 mA, de andere van 20 A. Tussen beide zekeringen is plaats voor de batterijhouder, u ziet de contactlipjes in het midden van de print.



De shuntweerstanden voor de stroommetingen hebben een waarde van 0,01 Ω voor het 20 A bereik (R33) en van 1,0 Ω voor het mA/μA bereik (R24). De 0,01 Ω weerstand en de 20 A zekering zijn met brede printsporen op beide zijden van de print met de connectoren op de frontplaat verbonden. Bovendien zijn deze traces nog eens voorzien van een flinke laag tin.
De connector voor de spanningsmetingen gaat via twee in serie geschakelde weerstanden van 5 MΩ (R29 en R30) naar de chip. De spanningsingang van de chip is beveiligd tegen te hoge spanningen door middel van een PTC (PTC1) en twee transistoren (Q3 en Q4).
Op de print treft u een EEPROM van het type P24C02A aan (IC1). Dit geheugen wordt waarschijnlijk gebruikt voor het opslaan van de kalibratiegegevens. Afregelen van moderne multimeters gaat immers niet meer via instelpotentiometers, maar via digitale waarden die de processor gebruikt voor het corrigeren van de gemeten waarden.
Q5 is een spanningsreferentie van 1,2 V van het type ICL8069.
De twee transistoren Q1 en Q2 zijn waarschijnlijk verantwoordelijk voor het besturen van de zoemer en de verlichting van het display.

De print van de AN870. (© 2021 Jos Verstraten)

De ingangsconnectoren
De vier ingangsconnectoren zijn op de meest eenvoudige manier uitgevoerd door een stukje metaal cilindervormig te buigen en te hopen dat de verende eigenschappen van een dergelijke constructie ook op de lange termijn een goed contact met de meetsnoeren garanderen. Dat had, naar onze bescheiden mening, toch iets professioneler gekund! Natuurlijk vallen deze contacten nog in kunststof isolatoren als print en behuizing worden samengeschroefd, maar de lange termijn stabiliteit is toch een punt van twijfel.

De nogal knullige constructie van de ingangsconnectoren.
(© lygte-info.dk, bewerkt door Jos Verstraten)

De Aneng AN870 op de testbank

De gelijkspanning millivolt bereiken
De AN870 heeft twee mV-bereiken: 19,999 mV ~ 199,99 mV. De gespecificeerde nauwkeurigheid bedraagt ±(0,05 % + 3). Om dergelijke kleine spanningen te genereren gebruiken wij een digitaal instelbare voeding, afgesloten met een ¹/₁₀₀ resistieve verzwakker. Als referentiemeter wordt onze allernieuwste aanwinst (met dank aan onze sponsoren en donateurs) ingezet, een Fluke 8842A multimeter. Deze wordt parallel geschakeld aan de AN870. De voeding wordt ingesteld tot de gemeten spanningen op de Fluke zo goed mogelijk de gewenste testwaarden van 10 mV, 20 mV, 50 mV en 100 mV benaderen. De resultaten zijn samengevat in de onderstaande tabel en spreken duidelijke taal. Uitstekende prestaties van de AN870!

De nauwkeurigheid bij het meten van kleine gelijkspanningen. (© 2021 Jos Verstraten)

De gelijkspanning volt bereiken
De AN870 heeft vier bereiken: 1,9999 V ~ 19,999 V ~ 199,99 V ~ 1.000,0 V. De gespecificeerde nauwkeurigheid bedraagt ook bij deze metingen ±(0,05 % + 3). In de onderstaande tabel wordt de indicatie op de AN870 vergeleken met deze op de Fluke 8842A als 100 % referentie. De resultaten zijn dus iets slechter dan bij het meten van millivolt spanningen, maar met een gemiddelde afwijking van 0,068 % kan niemand ontevreden zijn. Die slechtere resultaten kunnen natuurlijk ook het gevolg zijn van het feit dat bij de meeste testspanningen slechts vier van de vijf digits actief waren.

De nauwkeurigheid bij het meten van grotere gelijkspanningen. (© 2021 Jos Verstraten)

De gelijkstroom bereiken tot 2 A
De AN870 heeft 3 x 2 stroombereiken: 199,99 μA ~ 1.999,9 μA ~ 19,999 mA ~ 199,99 mA ~ 1,9999 A ~ 19,999 A. De nauwkeurigheid wordt gespecificeerd als ±(0,5 % + 3). De AN870 wordt in serie met de 8842A aangesloten op de voeding die als constante stroombron wordt ingesteld. Omdat onze voeding maar twee ampère kan leveren en de Fluke maar tot 1,99999 A kan meten zijn de metingen tot die waarde beperkt. De resultaten zijn samengevat in de onderstaande tabel. Met een gemiddelde fout van 0,45 % zit het geteste exemplaar keurig binnen zijn specificaties.

De nauwkeurigheid bij het meten gelijkstromen. (© 2021 Jos Verstraten)

Het meten van grote stromen
De AN870 kan, volgens de fabrikant, stromen tot 20 A meten. Er staat niets in de handleiding of op het apparaat dat wijst op een noodzakelijke begrenzing van de tijdsduur van dergelijke metingen. In diverse reviews van de AN870 wordt beweerd dat de printsporen en de 20 A shunt niet lang bestand zijn tegen dergelijke grote stromen. Wij hebben een 12 Vdc voeding die 30 A kan leveren, ideaal om een dergelijke hoge stroom door de AN870 te sturen! De voeding wordt belast met de serieschakeling van de meter en twee parallel geschakelde weerstanden van 1 Ω en 100 W. De meter wordt geopend en op zes punten in het 20 A meetcircuit wordt de temperatuur gemeten met een exposed thermokoppel en warmtegeleidende pasta.


De initiële stroom van 20 A neemt vrij snel af tot een waarde van 15 A. Dit is een gevolg van de positieve temperatuurscoëfficiënt van de draadgewonden weerstanden. De resultaten van deze test zijn samengevat in de onderstaande figuur. Na tien minuten zijn de temperaturen ongeveer gestabiliseerd en wordt de meting afgebroken. De gemeten waarden zijn niet verontrustend. Toegegeven, deze meting is uitgevoerd met geopende AN870 en de gegenereerde warmte kan dus veel gemakkelijker worden afgevoerd dan in een gesloten meter. Maar deze test bewijst toch dat u zonder problemen stromen van meer dan 10 A met deze meter kunt meten.
Interessant om te vermelden is dat de meter intermitterend gaat piepen als u meer dan 10 A meet.

De warmteontwikkeling bij het meten van 15 Adc. (© 2021 Jos Verstraten)

De wisselspanning millivolt bereiken
Twee bereiken beschikbaar, 19,999 mV ~ 199,99 mV, met gespecificeerde nauwkeurigheid van ±(0,3 % + 3). Omdat in de praktijk dergelijke meetbereiken voornamelijk worden gebruikt voor het meten van kleine signaalspanningen voeren wij deze test uit bij een frequentie van 1 kHz. Het probleem is wél dat wij geen goede referentiemeter hebben voor dergelijke kleine wisselspanningen. Onze digitaal instelbare functiegenerator UTG9005C-II van Uni-Trend heeft een instelnauwkeurigheid van slechs ±3 %. Beschouw dus de resultaten die in de onderstaande tabel zijn samengevat niet als een absolute indicatie van de nauwkeurigheid van de AN870, maar eerder als een indicatie dat de meter op dit gebied wel betrouwbare resultaten geeft.

Meten van kleine sinussignalen van 1 kHz.
(© 2021 Jos Verstraten)

De wisselspanning volt bereiken
De AN870 heeft vier bereiken: 1,9999 V ~ 19,999 V ~ 199,99 V ~ 750,0 V met een gespecificeerde nauwkeurigheid van ±(0,3 % + 3). Voor het testen van deze functies gebruiken wij een variac en onze VC650BT multimeter van Voltcraft. Deze heeft echter een met de AN870 te vergelijken nauwkeurigheid en kan dus niet als referentie worden toegepast. Vandaar dat wij in de onderstaande tabel de metingen uitsluitend hebben vergeleken zonder een procentuele afwijking te berekenen.

Meten van grotere sinusspanningen van 50 Hz.
(© 2021 Jos Verstraten)

De bandbreedte bij sinussignalen
In de handleiding wordt met geen woord gerept over deze toch wel belangrijke specificatie. Wij hebben de bandbreedte gemeten met een sinussignaal van 1 Veff. De resultaten ziet u in de onderstaande tabel. Als wij de bandbreedte definiëren als de frequentie waarbij de uitlezing met 3 dB of tot een factor 0,707 is gedaald, dan blijkt de AN870 een bandbreedte te hebben van ongeveer 3 kHz.

Bepalen van de bandbreedte bij 1 Veff sinus.
(© 2021 Jos Verstraten)

De nauwkeurigheid van de effectieve waarde
Zoals alle moderne meters meet de AN870 de effectieve waarde van de wisselspanning. Dat is de waarde van de wisselspanning die in een weerstand hetzelfde thermische vermogen genereert als een gelijkspanning met dezelfde waarde. In de onderstaande tabel ziet u hoe de AN870 de effectieve waarde van drie verschillende signaalvormen met een effectieve waarde van 1 Veff weergeeft.

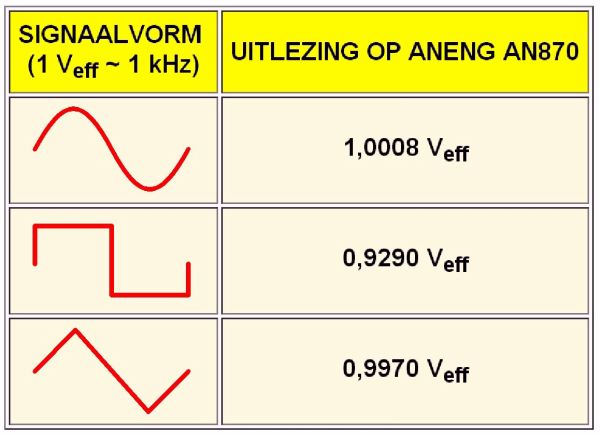

De nauwkeurigheid van effectieve waarde metingen.
(© 2021 Jos Verstraten)

Het meten van frequenties
De AN870 heeft zes meetbereiken van 99,99 Hz tot 9,999 MHz volle schaal met een gespecificeerde nauwkeurigheid van ±(0,1 % + 2) Het is niet eenvoudig om het frequentie meetbereik van een multimeter te testen. Dit bereik is immers van een aantal factoren afhankelijk zoals grootte van het signaal en signaalvorm van het signaal. Om u een indruk te geven hebben wij gemeten met een sinusvormig signaal met een grootte van 1 Veff. De resultaten zijn samengevat in de onderstaande tabel.

De nauwkeurigheid van frequentie metingen.
(© 2021 Jos Verstraten)

Het meten van de duty-cycle
De duty-cycle of de aan/uit-verhouding van een blokvormig signaal geeft aan hoeveel procent van de periodeduur het signaal 'H' is. Een symmetrische blokgolf heeft dus een duty-cycle van 50 %. De AN870 meet deze grootheid in één bereik van 1 % tot 99 % met een nauwkeurigheid van ±(0,1 % + 2).
Dit hebben wij getest bij frequenties van 1 kHz en 1 MHz, zie de onderstaande tabel. Het signaal had een amplitude van 1 V.

Het meten van de duty-cycle van blokgolven. (© 2021 Jos Verstraten)

Het meten van weerstanden
De AN870 heeft zeven weerstandsbereiken, van 199,99 Ω tot 199,99 MΩ volle schaal. De gespecificeerde nauwkeurigheid is afhankelijk van het bereik en gaat van ±(0,2 % + 3) in de meest gebruikte bereiken tot ±(5,0 % + 5) in het hoogste bereik. Omdat onze Fluke 8842A ook weerstanden zeer nauwkeurig meet hebben wij deze meter weer ingeschakeld en zijn uitlezing als 100 % beschouwd. De resultaten zijn samengevat in de onderstaande tabel. Wij hebben de weerstand van de meetsnoeren gecompenseerd door relatief te meten bij de AN870 en door gebruik te maken van de vierdraad methode bij de 8842A. Met een gemiddelde afwijking van 0,12 % voldoet het geteste exemplaar ruimschoots aan de verwachtingen.

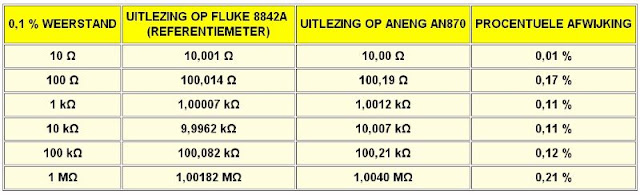

De nauwkeurigheid bij het meten van weerstanden. (© 2021 Jos Verstraten)

Het meten van condensatoren
De AN870 meet in zeven bereiken van 9,999 nF tot 9,999 mF volle schaal. De nauwkeurigheid wordt gespecificeerd als ±(2,0 % + 5) in de meest gebruikte bereiken tot ±(5,0 % + 20) in de uiterste bereiken. Bij gebrek aan nauwkeurige meetapparatuur moeten wij het doen met onze set condensatoren met een gegarandeerde tolerantie van ±1,0 %. De resultaten zijn samengevat in de onderstaande tabel. De afwijkingen bij de lagere waarden zijn in ieder geval niet te wijten aan de parasitaire capaciteiten van te lange aansluitsnoeren. Dan zouden de gemeten waarden immers hoger moeten zijn dan de condensator waarden.

De nauwkeurigheid bij het meten van ±1 % condensatoren.
(© 2021 Jos Verstraten)

Het meten van temperaturen
Op de meegeleverde thermokoppel-probe, zie de onderstaande figuur, valt wel het een en ander aan te merken. Op de eerste plaats vinden wij het krulsnoer erg onhandig. Op de tweede plaats zijn wij niet erg gelukkig met de manier waarop het snoer aan de twee banaanstekkers is bevestigd. De zeer dunne adertjes zijn zonder enige vorm van trekontlasting in de banaanstekkers geschroefd. Dat gaat niet lang goed! Tot slot ziet de probe er wel mooi uit, maar deze is uitermate ongeschikt voor het controleren van de temperatuur van een elektronisch onderdeel. Geef ons hiervoor maar een zogenaamd 'exposed thermocouple' (zie inset) dat veel minder warmte absorbeert en de temperatuur van bijvoorbeeld een transistor veel nauwkeuriger en sneller meet.

De meegeleverde thermokoppel-probe. (© AliExpress)

De AN870 heeft één temperatuurbereik van -20 °C tot +1.000 °C met een gespecificeerde nauwkeurigheid van ±(2,5 % + 5). Wij hebben nog geen nauwkeurige temperatuurmeter (met wat extra donaties hebben wij dat zo voor elkaar), dus hebben wij de resultaten van de AN870 vergeleken met deze van onze TM-902C met identieke nauwkeurigheid. Bij deze test werden beide thermokoppels star aan elkaar bevestigd en in opwarmend water gedompeld. In de onderstaande tabel zijn de resultaten van beide meters vergeleken.

De temperatuurmetingen vergeleken. (© 2021 Jos Verstraten)

Contactloos meten van de netspanning

In de functie 'NCV' van de draaischakelaar kunt u contactloos de netspanning meten. In rust verschijnt op het display 'EF'. Als u de meter met de bovenzijde tegen de muur houdt kunt u de positie van een spanningvoerende leiding in de muur opsporen. Als de AN870 een elektromagnetisch veld detecteert gaat de meter piepen en verschijnt een aantal streepjes op het display. Als u dichter bij de leiding komt verschijnen er meer streepjes op het display en gaat de meter sneller piepen. De nauwkeurigheid van deze functie is echter niet bijzonder hoog.
Met deze functie kunt u ook, althans volgens de handleiding, de fase in een wandcontactdoos opsporen. Verbind de rode connector 'V/Ω/Hz' met één meetsnoer met de pennen van een wandcontactdoos. Zit het snoer in het nul-gaatje dan blijft de indicatie 'EF' op het display. Zit het snoer in het fase-gaatje, dan verschijnen er vier streepjes op het display en gaat de AN870 snel piepen.
Wij vertrouwen, wat dit soort metingen betreft, toch eerder op de aloude spanningszoeker met een neon-lampje!

Onze conclusie over de Aneng AN870

Wij kunnen weinig eigenschappen van deze meter ontdekken waarbij kritische opmerkingen op hun plaats zijn. De fabrikant had de vier contactbussen iets professioneler kunnen uitvoeren en de rugsteun van iets steviger kunststof kunnen maken. De door ons opgemeten specificaties voldoen vrijwel allemaal aan de door de fabrikant opgegeven waarden. Wij vinden de AN870 een prachtige multimeter voor iedere elektronica-hobbyist!
