De DM8145, ook verkocht als VC8145, is een goedkope desktop multimeter met een uitlezing tot 80.000 counts en een laagste spanningsbereik van 80 mV. De meter heeft extra's die meestal uitsluitend op veel duurdere apparaten worden aangetroffen.
|
Kennismaking met de DM8145/VC8145
Fabrikant, leveranciers en prijzen
De DM8145 is een merkloze Banggood-versie van de VC8145 die onder de merknamen Vici of Vichy wordt verkocht. De fabrikant wordt nergens vermeld, noch op het apparaat, noch in de handleiding en is ook niet te achterhalen via Google-Search. Dankzij een attente lezer van dit blog weten wij nu wie de fabrikant is: Shenzhen Vicimeter Technology Co., Ltd. De website is http://www.vicimeter.com/en/desktop-multimeter/49.html.
Het apparaat wordt overal aangeboden: op Banggood als DM8145, op diverse leveranciers die via AliExpress werken, op eBay en op Amazon als VC8145. Dezelfde meter wordt ook onder de merknaam Twintex aangeboden met als typenummer TM-8155.
De prijzen variëren nogal. Bij AliExpress betaalt u er € 126,98 voor, de DM8145 van Banggood kost € 147,81.
Omdat wij een exemplaar bij Banggood hebben gekocht zullen wij het in het vervolg van dit artikel over de DM8145 hebben.
Uiteraard kunt u ook capaciteiten meten. Een beperking van deze meter is dat dit tot slechts 100 μF kan! Ook wat stromen betreft heeft de DM8145 een beperking: het laagste meetbereik bedraagt 80 mA. Daar staat tegenover dat u gedurende maximaal vijftien seconden stromen tot 20 A kunt meten. Dit meetbereik is gezekerd met een interne ceramische zekering van 13 A (5 mm x 25 mm). De meetbereiken van 80 mA en 800 mA zijn gezekerd met een normale glaszekering van 800 mA (5 mm x 20 mm), die handig verwerkt is in de 'mA'-aansluitbus. U hoeft de meter dus niet open te schroeven als u deze zekering opblaast. De 'burden'-spanning bij het meten van stromen bedraagt maximaal 800 mV.
Het meetbereik voor weerstanden gaat van 800 Ω tot 80 MΩ volle schaal. Er is echter een speciale 'Hi Resistance' optie waarmee u weerstanden tot 2 GΩ kunt meten. Frequenties zijn meetbaar tot 8 MHz waarbij u op het secundaire display de duty-cycle kunt aflezen. Tot slot kunt u met het meegeleverde thermokoppel temperaturen meten tussen -50 °C en +1.372 °C.
Via de 'SET'-knop kunt u twee drempels instellen of zelf een referentiewaarde definiëren die nadien van de gemeten waarde wordt afgetrokken. Met 'TIMER' is het mogelijk de totale tijd van een meetcyclus in te stellen.
Vrij ongebruikelijk voor een multimeter is de optie 'Square Wave Output'. Met deze optie kunt u een rechthoekvormige puls met een frequentie tussen 0,5 Hz en 5 kHz en met instelbare duty-cycle tussen de 'COM'- en 'V/Ω/Hz'-ingangen van de meter zetten. De amplitude is vast en bedraagt iets meer dan 3 V.
U leest het, deze multimeter heeft heel wat te bieden!
Opmerkelijk is de volledig verouderde RS-232 interface op de achterzijde van het apparaat. Van USB heeft deze meter nog nooit gehoord! Over de meegeleverde software hebben wij wel wat te melden op het einde van dit verhaal.
De voor- en achterzijde van de DM8145
In de onderstaande foto hebben wij de voor- en achterzijde van het apparaat verenigd. De drukknoppen op de frontplaat hebben een hart-tot-hart afstand van 18 mm en zijn dus, zelfs door met artrose-onhandigheid geplaagde mensen zoals de auteur van dit artikel, heel goed te bedienen. De vier ingangen hebben de bekende configuratie die tegenwoordig standaard is op desktop multimeters. Alleen de 'mA'-bus is iets anders omdat daar de zekering is ingebouwd. Om deze te vervangen drukt u de bus in en draait deze tegen de klok. Het binnenste deel van de bus springt dan onder veerdruk naar buiten en u kunt de zekering vervangen.
De drukknop 'TIMER'
Hiermee kunt u metingen timen. U stelt eerst een bepaalde tijd in seconden-minuten-uren in. Nadien start u een meting en gaat de DM8145 de tijdsduur van de meting in het secundaire display weergeven. Op het moment dat de meettijd gelijk wordt aan de ingestelde tijd gaat de beeper op een nogal irritante manier tekeer. Door een druk op de knop 'HOLD' reset u de multimeter.
Het instellen van de tijd gaat als volgt:
- Druk op de knop 'TIMER'.
- Op het secundaire display verschijnt '0.00.00'.
- Druk op de toets 'SELECT'.
- U kunt nu met de vier cursor-toetsen de gewenste timer-tijd instellen.
- Druk twee keer op de knop 'TIMER'.
- Op het secundaire display wordt de meettijd weergegeven.
De drukknop 'DIODE'
Met deze functie kunt u de geleidingsspanning van een diode op het primaire display aflezen. De uitgangsspanning met open bussen bedraagt bij ons model 3,1901 V. Deze spanning is hoog genoeg om ook blauwe LED's in geleiding te sturen en de geleidingsspanning te meten. De stroom die door de diode wordt gestuurd bedraagt 0,9 mA.
In deze modus kunt u uiteraard ook geleiding of niet-geleiding vaststellen. Als de weerstand tussen de beide bussen kleiner is dan ongeveer 50 Ω gaat de multimeter piepen en verschijnt in de rechter bovenhoek van het display de tekst 'Shrt'. Is de weerstand hoger dan deze drempel dan zwijgt de meter en verschijnt de tekst 'OPEn'.
Het openen van de behuizing
Het openen van de behuizing gaat zonder problemen. De voetjes zitten met vier korte en vier lange schroeven vast op de onderzijde van het toestel. Als u de vier lange los schroeft kunt u de bovenzijde van het apparaat verwijderen en krijgt u een inkijkje in de vrijwel lege behuizing.
Zoals duidelijk blijkt uit de twee onderstaande foto's zit de volledige voedingsschakeling in het achterste deel van de behuizing en zit de eigenlijke meterschakeling op twee printen tegen de frontplaat. Tussen beide delen zitten maar twee verbindingen, de voeding en de signalen van en naar de RS-232 connector. Goed doordacht is de manier waarop de AAN/UIT drukknop op de frontplaat door middel van een metalen beugel de netschakelaar op het kleine voedingsprintje achter in de behuizing bedient.
De voeding
Tot onze grote vreugde is de DM8145 voorzien van een ouderwetse lineaire voeding met een echte voedingstrafo met een secundaire spanning van 9 Veff. In de onderstaande foto ziet u het voedingsprintje met de grote zwarte schuifschakelaar voor de netspanning en de bedrading naar de RS-232 en IEE C14 connectoren op de achterzijde van de behuizing. Alle verbindingen die de netspanning voeren zijn, heel professioneel, zorgvuldig afgewerkt met krimpkous. Merk op dat de aardingspen van de C14 netconnector niet is aangesloten. Hoewel de DM8145 wordt geleverd met een netkabel met een randaarde stekker is er dus niets in het apparaat dat met de aarde is verbonden!
Vraagt u zich af waarom op het voedingsprintje alleen twee elco's zijn gemonteerd en geen gelijkrichter en stabilisator? De onderstaande foto geeft antwoord op deze scherpzinnige vraag. Deze toont de onderzijde van het printje met vier gelijkrichtdiodes, een 9 V stabilisator en twee ontkoppel condensatoren. Een zeer traditionele voeding, dus!
Het feit dat de elektronica van het meetcircuit uitsluitend wordt gevoed met 9 Vdc biedt een interessante mogelijkheid om de meter te voorzien van een accu-voeding. Er is ruimte genoeg in de behuizing! De meter verbruikt ongeveer 1,2 W zonder achtergrondverlichting, dat vermogen kan gemakkelijk door een geschikt accupack worden geleverd.
De schakeling rond de ingangsbussen
Uit de onderstaande foto wordt duidelijk hoe de ingangsbussen zijn verbonden met de elektronica van de meter. De bussen '20A', 'COM' en 'V/Ω/Hz' zijn met boutjes op grote vergulde koperen pad's op de analoge print geschroefd. De bus 'mA' steekt door een groot rond gat in de analoge print en wordt door middel van een klein zwart draadje met de print verbonden.
Uit deze foto kunt u een aantal zaken over de ingangselektronica afleiden. Tussen de bussen 'COM' en 'V/Ω/Hz' ziet u een rond wit onderdeeltje dat op de componentenopdruk wordt geïdentificeerd met 'BV'. Dat is geen officiële reference designator. Waarschijnkijk is dat een MOV, oftewel een 'Metal Oxide Varistor'. Dit onderdeel heeft een zeer hoge weerstand tot een bepaalde doorslagspanning. Stijgt de spanning tot boven deze waarde, dan ontstaat er in het onderdeel een lawine-effect waardoor de weerstand zeer snel tot een zeer lage waarde daalt. Dat kan variëren van enkele ohm tot enkele honderden ohm, afhankelijk van het specifieke model en de specificaties. Deze schakeling is een beetje vreemd. Stel dat u spanningen meet en de meter per ongeluk aansluit op twee punten waartussen een spanning staat van 2 kV. De MOV zal doorslaan, waardoor er in feite een zeer laagohmige verbinding ontstaat tussen de bussen 'COM' en 'V/Ω/Hz'. Als de spanningsbron waarin u meet een zeer hoge inwendige weerstand heeft zal de lage weerstand van de MOV ervoor zorgen dat de spanning tussen de klemmen van de DM8145 wordt begrensd op de doorslagspanning van de MOV. Maar als deze spanningsbron een zeer lage inwendige weerstand of een zware hoogspanningselco aan de uitgang heeft zal er een grote stroom door de MOV gaan lopen. Het gevolg kan zijn dat deze explodeert door de warmte-ontwikkeling en de bescherming van de meter letterlijk in rook opgaat!
De dikke koperen beugel is uiteraard de shunt-weerstand voor het 20 A bereik. Onder deze beugel merkt u de ceramische 13 A zekering op die dit stroombereik beschermt. Een groot deel van de analoge print is afgeschermd met een metalen blik dat u rechts op deze foto ziet.
Twee foto's lenen van onze Russische collega's
Wij hadden met groot plezier onze multimeter verder gesloopt om u een inzicht te geven in de analoge en de digitale printen. Echter, bij ons model heeft de fabrikant alle connectoren en bevestigingspunten van deze printen gezekerd met lijm en kit, zodat het onmogelijk is de printen uit de behuizing te verwijderen zonder deze te beschadigen. Omdat wij de meter zélf hebben betaald en deze weer willen verkopen na deze test willen wij het risico op een catastrofale beschadiging van de printen niet lopen. Om u tóch een indruk te geven van de elektronica op deze printen hebben wij twee foto's geleend die onze Russische collega-testers op mysku.club hebben gepubliceerd. Uiteraard hebben wij deze foto's wel aangepast aan de vrijstaande foto-stijl die u op dit blog bent gewend.
De analoge print
In de onderstaande foto ziet u wat er onder het afschermblik verborgen zit. De ingangen van de multimeter zijn, behalve met de rare MOV-schakeling, op diverse manier beveiligd. Boven de dikke shunt ziet u vier transistoren Q1 tot en met Q4 en twee PTC's PTC1 en PTC2. Deze beveiligen de elektronica achter de 'COM'- en 'V/Ω/Hz'-ingangen tegen een te hoge spanning terwijl de meter het juiste meetbereik opzoekt. Naast de zware koperen shunt ziet u een zwart onderdeel R30 dat de shuntweerstand is voor de lagere stroombereiken. Deze bereiken worden beschermd door de transistoren Q16 en Q17 en de diode D3.
Tussen de shunt R30 en de DC9V connector staan twee spanningsstabilisatoren voor 5 V (IC4) en 6 V (IC3). Voor het selecteren van de meetbereiken worden vier relais toegepast (de zwarte blokjes) en twee CMOS-IC's IC10 en IC11 van het type HEF4053BT. De twee smalle zwarte blokjes R4 en R5 zijn waarschijnlijk nauwkeurige weerstand-array's die in de spanningsdelers voor de bereiken-omschakeling zitten.
Naast IC10 staan twee IC's IC2 en IC9 van Analog Devices, een spanningsreferentie LM385 en een RMS-converter AD737J.
De grote chip IC1 is een dubbele ADC van het type FS9704B. De fabrikant Fortune Semiconductor Corporation uit Taiwan noemt dit IC een 'DMM analog front end'. De nauwkeurige ADC in deze chip werkt volgens het Σ-∆ (sigma-delta) principe. Daarnaast is nog een tweede zeer snelle ADC aanwezig voor het aansturen van een bargraph display.
Voor de échte liefhebbers hebben wij de manual van deze chip op ons account op Google Drive gezet:
Aanklikbare link ➡ FS9704B_Manual.pdf
Omdat wij een exemplaar bij Banggood hebben gekocht zullen wij het in het vervolg van dit artikel over de DM8145 hebben.
In het oog springende eigenschappen van de DM8145
Het apparaat zit in een grote, stevige en zware behuizing. De afmetingen bedragen 22,0 cm bij 26,0 cm bij 8,2 cm, het gewicht is 1,3 kg! De meter wordt volledig bediend met twintig drukknopjes, die dank zij het zware gewicht gemakkelijk met één vinger zijn te bedienen zonder dat het apparaat weg glijdt. De digits van de primaire uitlezing op het LCD-display zijn 2,0 cm hoog. De secundaire uitlezing in de rechter bovenhoek van het display is met een cijferhoogte van 8 mm ook nog goed uit te lezen. In plaats van de secundaire numerieke uitlezing kunt u bij sommige grootheden een bargraph display selecteren, dat uiterst snel reageert op variaties op de gemeten grootheid. Deze lineaire schaal heeft echter een zeer lage resolutie van slechts 23 stappen.
Met het gele drukknopje kunt u de uitstekend werkende achtergrondverlichting van het display inschakelen.
Voor gelijk- en wisselspanning biedt de DM8145 een laagste volle schaal bereik van 79,999 mV. Een andere opmerkelijke eigenschap is dat u voor spanningen kunt omschakelen naar dBm metingen met een bereik van ±80 dBm waarbij u de referentieweerstand kunt selecteren uit twintig waarden tussen 4 Ω en 1.200 Ω.
Met de twee numerieke display's kunt u twee parameters van de gemeten grootheid samen meten, bijvoorbeeld grootte en frequentie. De DM8145 biedt bovendien de mogelijkheid alleen de positieve of negatieve piekwaarde op het display te zetten.
 |
| De DM8145 met uitgeklapte beugel. (© Banggood) |
Uiteraard kunt u ook capaciteiten meten. Een beperking van deze meter is dat dit tot slechts 100 μF kan! Ook wat stromen betreft heeft de DM8145 een beperking: het laagste meetbereik bedraagt 80 mA. Daar staat tegenover dat u gedurende maximaal vijftien seconden stromen tot 20 A kunt meten. Dit meetbereik is gezekerd met een interne ceramische zekering van 13 A (5 mm x 25 mm). De meetbereiken van 80 mA en 800 mA zijn gezekerd met een normale glaszekering van 800 mA (5 mm x 20 mm), die handig verwerkt is in de 'mA'-aansluitbus. U hoeft de meter dus niet open te schroeven als u deze zekering opblaast. De 'burden'-spanning bij het meten van stromen bedraagt maximaal 800 mV.
Het meetbereik voor weerstanden gaat van 800 Ω tot 80 MΩ volle schaal. Er is echter een speciale 'Hi Resistance' optie waarmee u weerstanden tot 2 GΩ kunt meten. Frequenties zijn meetbaar tot 8 MHz waarbij u op het secundaire display de duty-cycle kunt aflezen. Tot slot kunt u met het meegeleverde thermokoppel temperaturen meten tussen -50 °C en +1.372 °C.
Via de 'SET'-knop kunt u twee drempels instellen of zelf een referentiewaarde definiëren die nadien van de gemeten waarde wordt afgetrokken. Met 'TIMER' is het mogelijk de totale tijd van een meetcyclus in te stellen.
Vrij ongebruikelijk voor een multimeter is de optie 'Square Wave Output'. Met deze optie kunt u een rechthoekvormige puls met een frequentie tussen 0,5 Hz en 5 kHz en met instelbare duty-cycle tussen de 'COM'- en 'V/Ω/Hz'-ingangen van de meter zetten. De amplitude is vast en bedraagt iets meer dan 3 V.
U leest het, deze multimeter heeft heel wat te bieden!
Opmerkelijk is de volledig verouderde RS-232 interface op de achterzijde van het apparaat. Van USB heeft deze meter nog nooit gehoord! Over de meegeleverde software hebben wij wel wat te melden op het einde van dit verhaal.
De voor- en achterzijde van de DM8145
In de onderstaande foto hebben wij de voor- en achterzijde van het apparaat verenigd. De drukknoppen op de frontplaat hebben een hart-tot-hart afstand van 18 mm en zijn dus, zelfs door met artrose-onhandigheid geplaagde mensen zoals de auteur van dit artikel, heel goed te bedienen. De vier ingangen hebben de bekende configuratie die tegenwoordig standaard is op desktop multimeters. Alleen de 'mA'-bus is iets anders omdat daar de zekering is ingebouwd. Om deze te vervangen drukt u de bus in en draait deze tegen de klok. Het binnenste deel van de bus springt dan onder veerdruk naar buiten en u kunt de zekering vervangen.
Op de achterzijde ziet u een schuifschakelaartje waarmee u kunt kiezen tussen 110 V en 230 V netspanning. Tegenwoordig een zeldzaam attribuut dat ons het idee geeft dat deze meter nog gebruik maakt van een ouderwetse lineaire voeding met nettrafo. Ook het gewicht van 1,3 kg wijst hierop. Naast de kwalitatief uitstekende ingang voor de netspanning met ingebouwde zekering van 200 mA ziet u de RS-232 connector waarmee u de meter kunt laten communiceren met de buitenwereld.
De pakketomvang van de levering
De DM8145 wordt geleverd in een stevige kartonnen doos, waarin de meter klem zit tussen twee piepschuimen flenzen. Onder en boven deze flenzen is ruimte voor de attributen. De totale levering bevat:
- Een multimeter DM8145
- Twee meetsnoeren met een lengte van ongeveer 90 cm
- Twee krokodilklem snoeren met een lengte van ongeveer 12 cm
- Een type-K thermokoppel met een lengte van ongeveer 95 cm
- Een mini CD-ROM met software
- Een RS-232 kabel van male naar female
- Een netsnoer met geaarde EU-stekker met een lengte van ongeveer 150 cm
- Vijf reserve zekeringen
- Een Engelstalige handleiding
De meetsnoeren
Dit zijn de standaard meetsnoeren die bij vrijwel iedere Chinese multimeter worden geleverd. Die standaard snoeren zijn in feite bedoeld voor handheld multimeters, waar de onder een hoek van 90° uitgevoerde 4 mm banaanstekkers ideaal zijn. Voor een desktop multimeter is dat echter niet zo handig! De 16 mm lange punten van de meetpennen zijn ongeïsoleerd. Er worden echter kapjes meegeleverd, die u over de pennen kunt schuiven waardoor er maar 2 mm ongeïsoleerde punt overblijft.
 |
| De voor- en achterzijde van deze multimeter. (© 2023 Jos Verstraten) |
De pakketomvang van de levering
De DM8145 wordt geleverd in een stevige kartonnen doos, waarin de meter klem zit tussen twee piepschuimen flenzen. Onder en boven deze flenzen is ruimte voor de attributen. De totale levering bevat:
- Een multimeter DM8145
- Twee meetsnoeren met een lengte van ongeveer 90 cm
- Twee krokodilklem snoeren met een lengte van ongeveer 12 cm
- Een type-K thermokoppel met een lengte van ongeveer 95 cm
- Een mini CD-ROM met software
- Een RS-232 kabel van male naar female
- Een netsnoer met geaarde EU-stekker met een lengte van ongeveer 150 cm
- Vijf reserve zekeringen
- Een Engelstalige handleiding
 |
| De leveringsomvang van de DM8145. (© 2023 Jos Verstraten) |
De meetsnoeren
Dit zijn de standaard meetsnoeren die bij vrijwel iedere Chinese multimeter worden geleverd. Die standaard snoeren zijn in feite bedoeld voor handheld multimeters, waar de onder een hoek van 90° uitgevoerde 4 mm banaanstekkers ideaal zijn. Voor een desktop multimeter is dat echter niet zo handig! De 16 mm lange punten van de meetpennen zijn ongeïsoleerd. Er worden echter kapjes meegeleverd, die u over de pennen kunt schuiven waardoor er maar 2 mm ongeïsoleerde punt overblijft.
 |

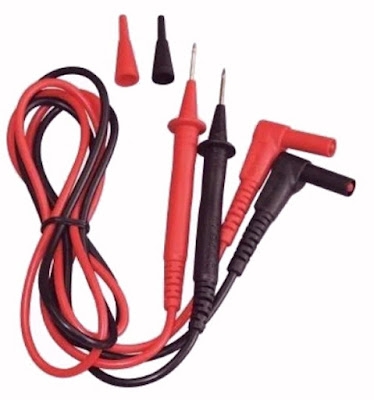

| De twee meetsnoeren. (© AliExpress) |
Het thermokoppel snoer
Dit is werkelijk het allergoedkoopste thermokoppel snoer dat te vinden is! Zelfs bij Reichelt kost dit snoer slechts € 4,02. De draadjes van het koppel zijn niet geschroefd of gesoldeerd in de banaanstekers, maar in een gaatje gestoken dat nadien is dicht geperst. Een trekontlasting in niet aanwezig. Over het eigenlijke thermokoppel is een stukje ordinair krimpkous aangebracht. En dit onding moet bruikbaar zijn tot +1.372 °C? Laat ons niet lachen! Volgens de gegevens op de site van Reichelt is dit type thermokoppel bruikbaar voor het meten van temperaturen van -40 °C tot +204 °C.
Dit is werkelijk het allergoedkoopste thermokoppel snoer dat te vinden is! Zelfs bij Reichelt kost dit snoer slechts € 4,02. De draadjes van het koppel zijn niet geschroefd of gesoldeerd in de banaanstekers, maar in een gaatje gestoken dat nadien is dicht geperst. Een trekontlasting in niet aanwezig. Over het eigenlijke thermokoppel is een stukje ordinair krimpkous aangebracht. En dit onding moet bruikbaar zijn tot +1.372 °C? Laat ons niet lachen! Volgens de gegevens op de site van Reichelt is dit type thermokoppel bruikbaar voor het meten van temperaturen van -40 °C tot +204 °C.
 |
| Het thermokoppel snoer. (© AliExpress) |
De handleiding
De handleiding is een uitstekend verzorgd boekje van 32 pagina's in A5 oblong formaat. De originele Chinese tekst is vertaald naar correcte Engelse zinsbouw die goed te lezen is. Wij hebben dit boekje gescand en op ons account bij het Internet Archive gezet:
Aanklikbare link ➡ VC8145_Multimeter_Manual.pdf
De specificaties van de DM8145
Volgens de fabrikant heeft deze multimeter de onderstaande spec's:
- Meetbereiken gelijkspanning: 80 mV ~ 800 mV ~ 8 V ~ 80 V ~ 800 V ~ 1.000 V
- Nauwkeurigheid gelijkspanning: ±(0,05 % + 5) tot ±(0,3 % + 10)
- Ingangsweerstand gelijkspanning: 1.000 MΩ (mV bereiken) tot 10 MΩ
- Overspanningsbeveiliging gelijkspanning: 1 kV
- Meetbereiken wisselspanning: 80 mVeff ~ 800 mVeff ~ 8 Veff ~ 80 Veff ~ 750 Veff
De handleiding is een uitstekend verzorgd boekje van 32 pagina's in A5 oblong formaat. De originele Chinese tekst is vertaald naar correcte Engelse zinsbouw die goed te lezen is. Wij hebben dit boekje gescand en op ons account bij het Internet Archive gezet:
Aanklikbare link ➡ VC8145_Multimeter_Manual.pdf
De specificaties van de DM8145
Volgens de fabrikant heeft deze multimeter de onderstaande spec's:
- Meetbereiken gelijkspanning: 80 mV ~ 800 mV ~ 8 V ~ 80 V ~ 800 V ~ 1.000 V
- Nauwkeurigheid gelijkspanning: ±(0,05 % + 5) tot ±(0,3 % + 10)
- Ingangsweerstand gelijkspanning: 1.000 MΩ (mV bereiken) tot 10 MΩ
- Overspanningsbeveiliging gelijkspanning: 1 kV
- Meetbereiken wisselspanning: 80 mVeff ~ 800 mVeff ~ 8 Veff ~ 80 Veff ~ 750 Veff
- Nauwkeurigheid wisselspanning: ±(0,08 % + 50) tot 5 kHz
- Ingangsweerstand wisselspanning: 1.000 MΩ (mV bereiken) tot 10 MΩ
- Parallelle capaciteit: 100 pF max.
- Overspanningsbeveiliging wisselspanning: 1 kV
- Meetbereiken gelijkstroom: 80 mA ~ 800 mA ~ 8 A ~ 20 A
- Nauwkeurigheid gelijkstroom: ±(0,2 % + 5) tot ±(0,5 % + 5)
- Meetbereiken wisselstroom: 80 mAeff ~ 800 mAeff ~ 8 A eff~ 20 Aeff
- Ingangsweerstand wisselspanning: 1.000 MΩ (mV bereiken) tot 10 MΩ
- Parallelle capaciteit: 100 pF max.
- Overspanningsbeveiliging wisselspanning: 1 kV
- Meetbereiken gelijkstroom: 80 mA ~ 800 mA ~ 8 A ~ 20 A
- Nauwkeurigheid gelijkstroom: ±(0,2 % + 5) tot ±(0,5 % + 5)
- Meetbereiken wisselstroom: 80 mAeff ~ 800 mAeff ~ 8 A eff~ 20 Aeff
- Nauwkeurigheid wisselstroom: ±(0,8 % + 50) tot ±(1,0 % + 50) tot 5 kHz
- Meetbereik dBm: -80,0 dBm tot +80,0 dBm
- Nauwkeurigheid dBm: ±1,0 %
- Meetbereiken weerstand: 800 Ω ~ 8 kΩ ~ 80 kΩ ~ 800 kΩ ~ 8 MΩ ~ 80 MΩ
- Nauwkeurigheid weerstand: ±(0,3 % + 50) tot ±(3,5 % + 50)
- Meetbereik Hi Resistance: 2 GΩ
- Meetbereik capaciteit: 1 nF ~ 10 nF ~ 100 nF ~ 1 μF ~ 10 μF ~ 100 μF
- Nauwkeurigheid capaciteit: ±(2,5 % + 50) tot ±(5,0 % + 50)
- Meetbereik frequentie: 999,99 Hz ~ 9,9999 kHz ~ 99,999 kHz
- Meetbereik frequentie: 999,99 kHz ~ 8,0000 MHz
- Nauwkeurigheid frequentie: ±(0,05 % + 5) tot ±(0,1 % + 5)
- Gevoeligheid frequentie: 0,7 Veff
- Meetbereik diode: 3,0 V max.
- Nauwkeurigheid diode: ±(3,0 % + 5)
- Meetbereik temperatuur: -50 °C tot +1.372 °C
- Nauwkeurigheid temperatuur: ±(2,0 % + 2°) tot ±(10 % + 5°)
- Frequentiebereik pulsgenerator: 0,500 Hz tot 5,000 kHz
- Duty-cycle pulsgenerator: 1 % tot 99 %
- Amplitude pulsgenerator: 3,0 V
- Overspanningsbeveiliging meeste meetbereiken: 250 V
- Counts numerieke display's: 80000
- Sampling-rate numerieke display's: 4 samples/sec
- Segmenten bargraph display: 23
- Sampling-rate bargraph display: 40 samples/sec
- Frequentie beeper: 3 kHz
- Voedingsspanning: 110 Vac of 230 Vac
- Afmetingen: 22,0 cm bij 26,0 cm bij 8,2 cm
- Gewicht: 1,3 kg
Niet écht overzichtelijk
De multimeter heeft niet minder dan twintig drukknopjes waarvan de meeste een duidelijke functie hebben maar een paar nogal mysterieus zijn. Bovendien heeft deze multimeter een aantal eigenaardigheden in de bediening die u niet kent van andere multimeters en waar u even moet aan wennen. Uit de onderstaande bespreking zal duidelijk worden hoeveel mogelijkheden de DM8145 heeft!
De drukknop 'TEMP'
Die eigenaardigheden beginnen al bij het meten van temperaturen. Als u het thermokoppel aansluit tussen de 'COM'- en 'V/Ω/Hz'-bussen en op de knop 'TEMP' drukt lijkt het thermokoppel niet te werken. De temperatuur op het display blijft constant, wat u ook doet met het thermokoppel. Na bestudering van de handleiding blijkt dat u nu de interne temperatuur van de multimeter meet. Het is uiteraard compleet absurd dat deze temperatuur wordt weergegeven met een resolutie van 1 milligraad celsius. Wilt u de temperatuur van het thermokoppel meten? Dan moet u even de blauwe 'SELECT'-knop indrukken. Op het display verschijnt linksonder het woord 'Hi'. De meter geeft dan de temperatuur van het thermokoppel met een resolutie van 0,1 °C.
Het feit dat de DM8145 in staat is de interne temperatuur te meten doet vermoeden dat er wordt gewerkt met het principe van 'koude-las compensatie', zoals het hoort als u met een thermokoppel temperaturen meet.
De drukknop 'MAX/MIN'
Na het drukken op deze knop gaat de DM8145 naar de 'dynamische meetmodus'. Dat betekent dat de meter gedurende maximaal 36 uur de maximaal en minimaal gemeten waarden van de gemeten grootheid in een geheugen opslaat. Door op deze knop te drukken kunt u in het secundaire display de volgende waarden weergegeven:
- De minimale waarde MIN
- De maximale waarde MAX
- De gemiddelde waarde AVG
- Het verschil tussen MAX en MIN
U verlaat de 'dynamische meetmodus' door minimaal twee seconden op de 'MAX/MIN'-knop te drukken. Het zal wel duidelijk zijn wat een krachtige functie deze meetmodus is. Hiermee kunt u bijvoorbeeld het verloop van de netspanning over één dag checken, interessant nu de netspanning blijkbaar steeds vaker de magische grens van 253 Veff overschrijdt.
De drukknop 'HOLD'
Ook deze functie is uitgebreider dan bij de meeste multimeters het geval is. Drukt u eenmaal op deze toets, dan houdt het display de actuele meetwaarde vast. Linksboven verschijnt op het display 'A-H'. Drukt u een tweede keer, dan verandert de indicatie in 'PH+'. Het primaire display gaat nu de positieve piekwaarde van het ingangssignaal weergeven als dit groter wordt dan de 'A-H'-waarde. Op dat moment gaat de beeper even piepen. Na een volgende druk op deze toets verschijnt 'PH-' in beeld en geeft de meter de negatieve piekwaarde weer als deze kleiner is dan de 'A-H'-waarde.
U verlaat deze functie door minstens twee seconden op de 'HOLD'-toets te drukken.
In de 'HOLD'-modus blijft het bargraph-display wél de momentele waarde van de gemeten grootheid volgen.
De drukknop 'REL'
Alweer een onvermoede functie! Druk op deze knop en de actuele meetwaarde op het primaire display verhuist naar het secundaire display. Het primaire display gaat naar nul en geeft vanaf dat moment het verschil weer tussen de opgeslagen REL-waarde en de actuele waarde. Niets nieuws, dat biedt de 'REL'-functie bij alle multimeters. Door het drukken op de 'SELECT'-toets kunt u echter kiezen tussen deze absolute (REL▲) of de procentuele (REL%) weergave van het verschil.
Instellen van een zélf gedefinieerde 'REL'-waarde
U kunt een zelf te definiëren waarde aftrekken van de meetresultaten. De instelling gaat als volgt:
- Druk op 'SET'.
- Druk twee keer op 'SELECT'.
- Rechtsboven verschijnt 'SEt' in het display.
- Eén digit gaat knipperen.
- Met de twee cursortoetsen '◄' en '►' selecteert u het digit dat u wilt instellen.
- Met de twee cursortoetsen '▼' en '▲' past u de waarde van het digit aan.
- Herhaal dit voor de overige digits.
- Druk weer op 'SET'.
- De ingestelde waarde verhuist naar het secundaire display.
- Deze waarde wordt de 'REL'-waarde voor alle volgende metingen.
Druk weer twee seconden op de 'REL'-toets om deze functie te verlaten.
Instellen van het 'first view' en het 'second view'
Met de term 'first view' wordt aangegeven welke parameter van de meetgrootheid u op het primaire display ziet. De term 'second view' definieert dan uiteraard de parameter die op het secundaire display verschijnt. Het instellen gaat vrij ingewikkeld door een combinatie van drukken op de 'SELECT'- en '2ndVIEW'-toetsen. Bovendien hangen de opties af van de keuze tussen het meten van gelijk- of wisselspanning. U kunt selecteren tussen:
- DC
- AC
- DC+AC
- dBm
- Hz
- %H
- %L
- msH
- msL
Met die vier laatste parameters kunt u de tijd of het percentage van de periode dat het wisselspanningssignaal op de ingang hoog of laag is op het secundaire display zichtbaar maken. Met 'DC+AC' meet u de effectieve waarde van een gelijkspanning en een daarop gesuperponeerde wisselspanning. Met 'AC' meet u alleen de effectieve waarde van de wisselspanning en wordt de gelijkspanning gesperd.
Bij het meten van spanningen kunt u de volgende primaire/secundaire parameters op de twee display's zetten:
- AC+DC/Hz
- AC+DC/VAC
- dBm/VDC
- dBm/VAC
- dBm/Hz
- dBm/AC+DC
- VAC/Hz
- VAC/msLow
- VAC/msHigh
- VAC/%Low
- VAC/%High
- dBm/Hz
- dBm/VAC

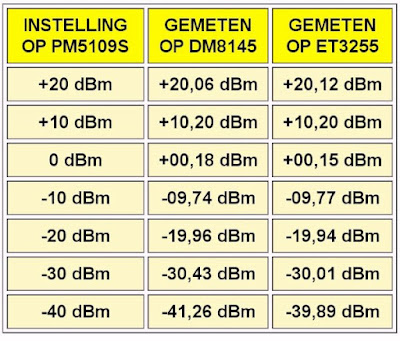

Instellen van de dBm-meting
Deze functie is uiteraard uitsluitend actief als u gelijk- of wisselspanningen meet. Druk op de 'SELECT'-toets tot 'dBm' rechts in het display verschijnt. De standaard waarde van de referentieweerstand is 600 Ω, die waarde ziet u verschijnen in het primaire display. Door herhaaldelijk drukken op de 'RANGE'-toets kunt u de waarde van de weerstand instellen op 4 ~ 8 ~ 16 ~ 32 ~ 50 ~ 75 ~ 93 ~ 110 ~ 125 ~ 135 ~ 150 ~ 200 ~ 250 ~ 300 ~ 500 ~ 600 ~ 800 ~ 900 ~ 1.000 ~ 1.200 Ω. Als u vervolgens twee seconden helemaal niets doet gaat de meter omschakelen naar het weergeven van de dBm-waarde van de aan de ingang liggende spanning.
Instellen van een lage en een hoge drempel
U kunt twee waarden definiëren die door de meter worden beschouwd als een lage en een hoge drempel waartussen de gemeten waarde moet liggen. Als nadien de actueel gemeten waarde onder of boven de drempels komt geeft het secundaire display de indicatie 'LO' of 'HI'. Ligt de actuele waarde tussen de twee drempels dan verschijnt in het secundaire display de indicatie 'HI-LO'.
Het instellen van de twee drempels gaat als volgt:
- Druk op 'SET'.
- Druk op 'SELECT'.
- Het secundaire display toont 'SEtHI'.
- Met de vier cursor-toetsen '◄', '►', '▼' en '▲' stelt u hoge drempelwaarde in.
- Druk op 'SET' om deze drempel in het geheugen op te slaan.
- Druk weer op 'SET'.
- Druk op 'SELECT' tot 'SEtLO' op het secundaire display verschijnt.
- Gebruik weer de cursor-toetsen om de lage drempel in te stellen.
- Druk op 'SET' om deze waarde op te slaan.
Vanaf dat moment worden alle metingen vergeleken met de twee opgeslagen drempels. De enige manier om deze drempels te verwijderen is de multimeter even uit en dan weer in te schakelen.
De speciale weerstandmeting 'Hi Resistance'
Zoals uit de specificaties volgt kunt u op de normale manier weerstanden tot 80 MΩ meten. De DM8145 heeft echter een speciale modus waarin u weerstanden tot 2 GΩ kunt meten. Druk eerst op de knop 'OHM' en nadien op de knop 'SELECT'. Linksonder op het display verschijnt 'Hi'. Een weerstand van 10 MΩ wordt nu op het primaire display weergegeven als '0010.0 MΩ'.
De drukknop 'Hz/DUTY'
Met deze functie kunt u niet alleen de frequentie van een wisselspanningssignaal meten maar ook de duty-cycle. De frequentie verschijnt uiteraard op het primaire display. Met de knop '2ndVIEW' kunt u op het secundaire display de duty-cycle van het signaal op vier manieren weergeven:
- %H
- %L
- msH
- msL
De drukknop '┌┐OUT'
Hiermee activeert u de interne rechthoekgolf generator. Het primaire display geeft de frequentie, het secundaire de duty-cycle in %. De frequentie selecteert u met de knop '2ndVIEW', de duty-cycle met de knop 'SELECT'. U kunt de frequentie van het uitgangssignaal instellen op 0,5 ~ 1 ~ 2 ~ 10 ~ 50 ~ 60,24 ~ 74,63 ~ 100 ~ 151,5 ~ 200 ~ 303 ~ 606,1 ~ 74,63 ~ 100 ~ 151,5 ~ 200 ~ 303 ~ 606,1 ~ 1.250 ~ 1.666 ~ 2.500 ~ 5.000 Hz. De duty-cycle is instelbaar tussen 1 % en 99 %.
- Meetbereik dBm: -80,0 dBm tot +80,0 dBm
- Nauwkeurigheid dBm: ±1,0 %
- Meetbereiken weerstand: 800 Ω ~ 8 kΩ ~ 80 kΩ ~ 800 kΩ ~ 8 MΩ ~ 80 MΩ
- Nauwkeurigheid weerstand: ±(0,3 % + 50) tot ±(3,5 % + 50)
- Meetbereik Hi Resistance: 2 GΩ
- Meetbereik capaciteit: 1 nF ~ 10 nF ~ 100 nF ~ 1 μF ~ 10 μF ~ 100 μF
- Nauwkeurigheid capaciteit: ±(2,5 % + 50) tot ±(5,0 % + 50)
- Meetbereik frequentie: 999,99 Hz ~ 9,9999 kHz ~ 99,999 kHz
- Meetbereik frequentie: 999,99 kHz ~ 8,0000 MHz
- Nauwkeurigheid frequentie: ±(0,05 % + 5) tot ±(0,1 % + 5)
- Gevoeligheid frequentie: 0,7 Veff
- Meetbereik diode: 3,0 V max.
- Nauwkeurigheid diode: ±(3,0 % + 5)
- Meetbereik temperatuur: -50 °C tot +1.372 °C
- Nauwkeurigheid temperatuur: ±(2,0 % + 2°) tot ±(10 % + 5°)
- Frequentiebereik pulsgenerator: 0,500 Hz tot 5,000 kHz
- Duty-cycle pulsgenerator: 1 % tot 99 %
- Amplitude pulsgenerator: 3,0 V
- Overspanningsbeveiliging meeste meetbereiken: 250 V
- Counts numerieke display's: 80000
- Sampling-rate numerieke display's: 4 samples/sec
- Segmenten bargraph display: 23
- Sampling-rate bargraph display: 40 samples/sec
- Frequentie beeper: 3 kHz
- Voedingsspanning: 110 Vac of 230 Vac
- Afmetingen: 22,0 cm bij 26,0 cm bij 8,2 cm
- Gewicht: 1,3 kg
Het bedienen van de DM8145/VC8145
Niet écht overzichtelijk
De multimeter heeft niet minder dan twintig drukknopjes waarvan de meeste een duidelijke functie hebben maar een paar nogal mysterieus zijn. Bovendien heeft deze multimeter een aantal eigenaardigheden in de bediening die u niet kent van andere multimeters en waar u even moet aan wennen. Uit de onderstaande bespreking zal duidelijk worden hoeveel mogelijkheden de DM8145 heeft!
De drukknop 'TEMP'
Die eigenaardigheden beginnen al bij het meten van temperaturen. Als u het thermokoppel aansluit tussen de 'COM'- en 'V/Ω/Hz'-bussen en op de knop 'TEMP' drukt lijkt het thermokoppel niet te werken. De temperatuur op het display blijft constant, wat u ook doet met het thermokoppel. Na bestudering van de handleiding blijkt dat u nu de interne temperatuur van de multimeter meet. Het is uiteraard compleet absurd dat deze temperatuur wordt weergegeven met een resolutie van 1 milligraad celsius. Wilt u de temperatuur van het thermokoppel meten? Dan moet u even de blauwe 'SELECT'-knop indrukken. Op het display verschijnt linksonder het woord 'Hi'. De meter geeft dan de temperatuur van het thermokoppel met een resolutie van 0,1 °C.
Het feit dat de DM8145 in staat is de interne temperatuur te meten doet vermoeden dat er wordt gewerkt met het principe van 'koude-las compensatie', zoals het hoort als u met een thermokoppel temperaturen meet.
De drukknop 'MAX/MIN'
Na het drukken op deze knop gaat de DM8145 naar de 'dynamische meetmodus'. Dat betekent dat de meter gedurende maximaal 36 uur de maximaal en minimaal gemeten waarden van de gemeten grootheid in een geheugen opslaat. Door op deze knop te drukken kunt u in het secundaire display de volgende waarden weergegeven:
- De minimale waarde MIN
- De maximale waarde MAX
- De gemiddelde waarde AVG
- Het verschil tussen MAX en MIN
U verlaat de 'dynamische meetmodus' door minimaal twee seconden op de 'MAX/MIN'-knop te drukken. Het zal wel duidelijk zijn wat een krachtige functie deze meetmodus is. Hiermee kunt u bijvoorbeeld het verloop van de netspanning over één dag checken, interessant nu de netspanning blijkbaar steeds vaker de magische grens van 253 Veff overschrijdt.
De drukknop 'HOLD'
Ook deze functie is uitgebreider dan bij de meeste multimeters het geval is. Drukt u eenmaal op deze toets, dan houdt het display de actuele meetwaarde vast. Linksboven verschijnt op het display 'A-H'. Drukt u een tweede keer, dan verandert de indicatie in 'PH+'. Het primaire display gaat nu de positieve piekwaarde van het ingangssignaal weergeven als dit groter wordt dan de 'A-H'-waarde. Op dat moment gaat de beeper even piepen. Na een volgende druk op deze toets verschijnt 'PH-' in beeld en geeft de meter de negatieve piekwaarde weer als deze kleiner is dan de 'A-H'-waarde.
U verlaat deze functie door minstens twee seconden op de 'HOLD'-toets te drukken.
In de 'HOLD'-modus blijft het bargraph-display wél de momentele waarde van de gemeten grootheid volgen.
De drukknop 'REL'
Alweer een onvermoede functie! Druk op deze knop en de actuele meetwaarde op het primaire display verhuist naar het secundaire display. Het primaire display gaat naar nul en geeft vanaf dat moment het verschil weer tussen de opgeslagen REL-waarde en de actuele waarde. Niets nieuws, dat biedt de 'REL'-functie bij alle multimeters. Door het drukken op de 'SELECT'-toets kunt u echter kiezen tussen deze absolute (REL▲) of de procentuele (REL%) weergave van het verschil.
Instellen van een zélf gedefinieerde 'REL'-waarde
U kunt een zelf te definiëren waarde aftrekken van de meetresultaten. De instelling gaat als volgt:
- Druk op 'SET'.
- Druk twee keer op 'SELECT'.
- Rechtsboven verschijnt 'SEt' in het display.
- Eén digit gaat knipperen.
- Met de twee cursortoetsen '◄' en '►' selecteert u het digit dat u wilt instellen.
- Met de twee cursortoetsen '▼' en '▲' past u de waarde van het digit aan.
- Herhaal dit voor de overige digits.
- Druk weer op 'SET'.
- De ingestelde waarde verhuist naar het secundaire display.
- Deze waarde wordt de 'REL'-waarde voor alle volgende metingen.
Druk weer twee seconden op de 'REL'-toets om deze functie te verlaten.
Instellen van het 'first view' en het 'second view'
Met de term 'first view' wordt aangegeven welke parameter van de meetgrootheid u op het primaire display ziet. De term 'second view' definieert dan uiteraard de parameter die op het secundaire display verschijnt. Het instellen gaat vrij ingewikkeld door een combinatie van drukken op de 'SELECT'- en '2ndVIEW'-toetsen. Bovendien hangen de opties af van de keuze tussen het meten van gelijk- of wisselspanning. U kunt selecteren tussen:
- DC
- AC
- DC+AC
- dBm
- Hz
- %H
- %L
- msH
- msL
Met die vier laatste parameters kunt u de tijd of het percentage van de periode dat het wisselspanningssignaal op de ingang hoog of laag is op het secundaire display zichtbaar maken. Met 'DC+AC' meet u de effectieve waarde van een gelijkspanning en een daarop gesuperponeerde wisselspanning. Met 'AC' meet u alleen de effectieve waarde van de wisselspanning en wordt de gelijkspanning gesperd.
Bij het meten van spanningen kunt u de volgende primaire/secundaire parameters op de twee display's zetten:
- AC+DC/Hz
- AC+DC/VAC
- dBm/VDC
- dBm/VAC
- dBm/Hz
- dBm/AC+DC
- VAC/Hz
- VAC/msLow
- VAC/msHigh
- VAC/%Low
- VAC/%High
- dBm/Hz
- dBm/VAC
Instellen van de dBm-meting
Deze functie is uiteraard uitsluitend actief als u gelijk- of wisselspanningen meet. Druk op de 'SELECT'-toets tot 'dBm' rechts in het display verschijnt. De standaard waarde van de referentieweerstand is 600 Ω, die waarde ziet u verschijnen in het primaire display. Door herhaaldelijk drukken op de 'RANGE'-toets kunt u de waarde van de weerstand instellen op 4 ~ 8 ~ 16 ~ 32 ~ 50 ~ 75 ~ 93 ~ 110 ~ 125 ~ 135 ~ 150 ~ 200 ~ 250 ~ 300 ~ 500 ~ 600 ~ 800 ~ 900 ~ 1.000 ~ 1.200 Ω. Als u vervolgens twee seconden helemaal niets doet gaat de meter omschakelen naar het weergeven van de dBm-waarde van de aan de ingang liggende spanning.
Instellen van een lage en een hoge drempel
U kunt twee waarden definiëren die door de meter worden beschouwd als een lage en een hoge drempel waartussen de gemeten waarde moet liggen. Als nadien de actueel gemeten waarde onder of boven de drempels komt geeft het secundaire display de indicatie 'LO' of 'HI'. Ligt de actuele waarde tussen de twee drempels dan verschijnt in het secundaire display de indicatie 'HI-LO'.
Het instellen van de twee drempels gaat als volgt:
- Druk op 'SET'.
- Druk op 'SELECT'.
- Het secundaire display toont 'SEtHI'.
- Met de vier cursor-toetsen '◄', '►', '▼' en '▲' stelt u hoge drempelwaarde in.
- Druk op 'SET' om deze drempel in het geheugen op te slaan.
- Druk weer op 'SET'.
- Druk op 'SELECT' tot 'SEtLO' op het secundaire display verschijnt.
- Gebruik weer de cursor-toetsen om de lage drempel in te stellen.
- Druk op 'SET' om deze waarde op te slaan.
Vanaf dat moment worden alle metingen vergeleken met de twee opgeslagen drempels. De enige manier om deze drempels te verwijderen is de multimeter even uit en dan weer in te schakelen.
De speciale weerstandmeting 'Hi Resistance'
Zoals uit de specificaties volgt kunt u op de normale manier weerstanden tot 80 MΩ meten. De DM8145 heeft echter een speciale modus waarin u weerstanden tot 2 GΩ kunt meten. Druk eerst op de knop 'OHM' en nadien op de knop 'SELECT'. Linksonder op het display verschijnt 'Hi'. Een weerstand van 10 MΩ wordt nu op het primaire display weergegeven als '0010.0 MΩ'.
De drukknop 'Hz/DUTY'
Met deze functie kunt u niet alleen de frequentie van een wisselspanningssignaal meten maar ook de duty-cycle. De frequentie verschijnt uiteraard op het primaire display. Met de knop '2ndVIEW' kunt u op het secundaire display de duty-cycle van het signaal op vier manieren weergeven:
- %H
- %L
- msH
- msL
De drukknop '┌┐OUT'
Hiermee activeert u de interne rechthoekgolf generator. Het primaire display geeft de frequentie, het secundaire de duty-cycle in %. De frequentie selecteert u met de knop '2ndVIEW', de duty-cycle met de knop 'SELECT'. U kunt de frequentie van het uitgangssignaal instellen op 0,5 ~ 1 ~ 2 ~ 10 ~ 50 ~ 60,24 ~ 74,63 ~ 100 ~ 151,5 ~ 200 ~ 303 ~ 606,1 ~ 74,63 ~ 100 ~ 151,5 ~ 200 ~ 303 ~ 606,1 ~ 1.250 ~ 1.666 ~ 2.500 ~ 5.000 Hz. De duty-cycle is instelbaar tussen 1 % en 99 %.
 |
Het uitgangssignaal bij 5 kHz en 50 % duty-cycle. |
 |

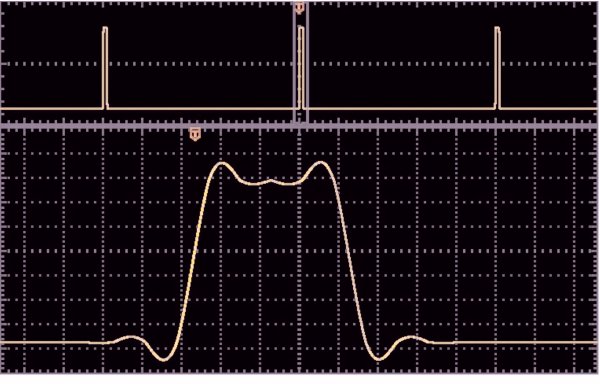

| Het uitgangssignaal bij 100 Hz en 2 % duty-cycle. (© 2023 Jos Verstraten) |
De drukknop 'TIMER'
Hiermee kunt u metingen timen. U stelt eerst een bepaalde tijd in seconden-minuten-uren in. Nadien start u een meting en gaat de DM8145 de tijdsduur van de meting in het secundaire display weergeven. Op het moment dat de meettijd gelijk wordt aan de ingestelde tijd gaat de beeper op een nogal irritante manier tekeer. Door een druk op de knop 'HOLD' reset u de multimeter.
Het instellen van de tijd gaat als volgt:
- Druk op de knop 'TIMER'.
- Op het secundaire display verschijnt '0.00.00'.
- Druk op de toets 'SELECT'.
- U kunt nu met de vier cursor-toetsen de gewenste timer-tijd instellen.
- Druk twee keer op de knop 'TIMER'.
- Op het secundaire display wordt de meettijd weergegeven.
De drukknop 'DIODE'
Met deze functie kunt u de geleidingsspanning van een diode op het primaire display aflezen. De uitgangsspanning met open bussen bedraagt bij ons model 3,1901 V. Deze spanning is hoog genoeg om ook blauwe LED's in geleiding te sturen en de geleidingsspanning te meten. De stroom die door de diode wordt gestuurd bedraagt 0,9 mA.
In deze modus kunt u uiteraard ook geleiding of niet-geleiding vaststellen. Als de weerstand tussen de beide bussen kleiner is dan ongeveer 50 Ω gaat de multimeter piepen en verschijnt in de rechter bovenhoek van het display de tekst 'Shrt'. Is de weerstand hoger dan deze drempel dan zwijgt de meter en verschijnt de tekst 'OPEn'.
De elektronica in de DM8145/VC8145
Het openen van de behuizing
Het openen van de behuizing gaat zonder problemen. De voetjes zitten met vier korte en vier lange schroeven vast op de onderzijde van het toestel. Als u de vier lange los schroeft kunt u de bovenzijde van het apparaat verwijderen en krijgt u een inkijkje in de vrijwel lege behuizing.
Zoals duidelijk blijkt uit de twee onderstaande foto's zit de volledige voedingsschakeling in het achterste deel van de behuizing en zit de eigenlijke meterschakeling op twee printen tegen de frontplaat. Tussen beide delen zitten maar twee verbindingen, de voeding en de signalen van en naar de RS-232 connector. Goed doordacht is de manier waarop de AAN/UIT drukknop op de frontplaat door middel van een metalen beugel de netschakelaar op het kleine voedingsprintje achter in de behuizing bedient.
 |
| De elektronica in de achterzijde van de behuizing. (© 2023 Jos Verstraten) |
 |
| De elektronica tegen de frontplaat van de multimeter. (© 2023 Jos Verstraten) |
De voeding
Tot onze grote vreugde is de DM8145 voorzien van een ouderwetse lineaire voeding met een echte voedingstrafo met een secundaire spanning van 9 Veff. In de onderstaande foto ziet u het voedingsprintje met de grote zwarte schuifschakelaar voor de netspanning en de bedrading naar de RS-232 en IEE C14 connectoren op de achterzijde van de behuizing. Alle verbindingen die de netspanning voeren zijn, heel professioneel, zorgvuldig afgewerkt met krimpkous. Merk op dat de aardingspen van de C14 netconnector niet is aangesloten. Hoewel de DM8145 wordt geleverd met een netkabel met een randaarde stekker is er dus niets in het apparaat dat met de aarde is verbonden!
 |
| Het voedingsprintje zit tegen de rugzijde van de DM8145. (© 2023 Jos Verstraten) |
Vraagt u zich af waarom op het voedingsprintje alleen twee elco's zijn gemonteerd en geen gelijkrichter en stabilisator? De onderstaande foto geeft antwoord op deze scherpzinnige vraag. Deze toont de onderzijde van het printje met vier gelijkrichtdiodes, een 9 V stabilisator en twee ontkoppel condensatoren. Een zeer traditionele voeding, dus!
Het feit dat de elektronica van het meetcircuit uitsluitend wordt gevoed met 9 Vdc biedt een interessante mogelijkheid om de meter te voorzien van een accu-voeding. Er is ruimte genoeg in de behuizing! De meter verbruikt ongeveer 1,2 W zonder achtergrondverlichting, dat vermogen kan gemakkelijk door een geschikt accupack worden geleverd.
 |
| De onderzijde van het voedingsprintje. (© 2023 Jos Verstraten) |
De schakeling rond de ingangsbussen
Uit de onderstaande foto wordt duidelijk hoe de ingangsbussen zijn verbonden met de elektronica van de meter. De bussen '20A', 'COM' en 'V/Ω/Hz' zijn met boutjes op grote vergulde koperen pad's op de analoge print geschroefd. De bus 'mA' steekt door een groot rond gat in de analoge print en wordt door middel van een klein zwart draadje met de print verbonden.
Uit deze foto kunt u een aantal zaken over de ingangselektronica afleiden. Tussen de bussen 'COM' en 'V/Ω/Hz' ziet u een rond wit onderdeeltje dat op de componentenopdruk wordt geïdentificeerd met 'BV'. Dat is geen officiële reference designator. Waarschijnkijk is dat een MOV, oftewel een 'Metal Oxide Varistor'. Dit onderdeel heeft een zeer hoge weerstand tot een bepaalde doorslagspanning. Stijgt de spanning tot boven deze waarde, dan ontstaat er in het onderdeel een lawine-effect waardoor de weerstand zeer snel tot een zeer lage waarde daalt. Dat kan variëren van enkele ohm tot enkele honderden ohm, afhankelijk van het specifieke model en de specificaties. Deze schakeling is een beetje vreemd. Stel dat u spanningen meet en de meter per ongeluk aansluit op twee punten waartussen een spanning staat van 2 kV. De MOV zal doorslaan, waardoor er in feite een zeer laagohmige verbinding ontstaat tussen de bussen 'COM' en 'V/Ω/Hz'. Als de spanningsbron waarin u meet een zeer hoge inwendige weerstand heeft zal de lage weerstand van de MOV ervoor zorgen dat de spanning tussen de klemmen van de DM8145 wordt begrensd op de doorslagspanning van de MOV. Maar als deze spanningsbron een zeer lage inwendige weerstand of een zware hoogspanningselco aan de uitgang heeft zal er een grote stroom door de MOV gaan lopen. Het gevolg kan zijn dat deze explodeert door de warmte-ontwikkeling en de bescherming van de meter letterlijk in rook opgaat!
 |
| Het verbinden van de ingangsbussen met de analoge print. (© 2023 Jos Verstraten) |
De dikke koperen beugel is uiteraard de shunt-weerstand voor het 20 A bereik. Onder deze beugel merkt u de ceramische 13 A zekering op die dit stroombereik beschermt. Een groot deel van de analoge print is afgeschermd met een metalen blik dat u rechts op deze foto ziet.
Twee foto's lenen van onze Russische collega's
Wij hadden met groot plezier onze multimeter verder gesloopt om u een inzicht te geven in de analoge en de digitale printen. Echter, bij ons model heeft de fabrikant alle connectoren en bevestigingspunten van deze printen gezekerd met lijm en kit, zodat het onmogelijk is de printen uit de behuizing te verwijderen zonder deze te beschadigen. Omdat wij de meter zélf hebben betaald en deze weer willen verkopen na deze test willen wij het risico op een catastrofale beschadiging van de printen niet lopen. Om u tóch een indruk te geven van de elektronica op deze printen hebben wij twee foto's geleend die onze Russische collega-testers op mysku.club hebben gepubliceerd. Uiteraard hebben wij deze foto's wel aangepast aan de vrijstaande foto-stijl die u op dit blog bent gewend.
De analoge print
In de onderstaande foto ziet u wat er onder het afschermblik verborgen zit. De ingangen van de multimeter zijn, behalve met de rare MOV-schakeling, op diverse manier beveiligd. Boven de dikke shunt ziet u vier transistoren Q1 tot en met Q4 en twee PTC's PTC1 en PTC2. Deze beveiligen de elektronica achter de 'COM'- en 'V/Ω/Hz'-ingangen tegen een te hoge spanning terwijl de meter het juiste meetbereik opzoekt. Naast de zware koperen shunt ziet u een zwart onderdeel R30 dat de shuntweerstand is voor de lagere stroombereiken. Deze bereiken worden beschermd door de transistoren Q16 en Q17 en de diode D3.
Tussen de shunt R30 en de DC9V connector staan twee spanningsstabilisatoren voor 5 V (IC4) en 6 V (IC3). Voor het selecteren van de meetbereiken worden vier relais toegepast (de zwarte blokjes) en twee CMOS-IC's IC10 en IC11 van het type HEF4053BT. De twee smalle zwarte blokjes R4 en R5 zijn waarschijnlijk nauwkeurige weerstand-array's die in de spanningsdelers voor de bereiken-omschakeling zitten.
Naast IC10 staan twee IC's IC2 en IC9 van Analog Devices, een spanningsreferentie LM385 en een RMS-converter AD737J.
De grote chip IC1 is een dubbele ADC van het type FS9704B. De fabrikant Fortune Semiconductor Corporation uit Taiwan noemt dit IC een 'DMM analog front end'. De nauwkeurige ADC in deze chip werkt volgens het Σ-∆ (sigma-delta) principe. Daarnaast is nog een tweede zeer snelle ADC aanwezig voor het aansturen van een bargraph display.
Voor de échte liefhebbers hebben wij de manual van deze chip op ons account op Google Drive gezet:
Aanklikbare link ➡ FS9704B_Manual.pdf
 |
| De analoge print. (© mysku.club, edit Jos Verstraten) |
De digitale print
De twee printen zijn met twee connectoren met elkaar verbonden. De digitale print is iets langer dan de analoge print, zodat er rechtsboven plaats vrijkomt voor het aansluiten van de RS-232 kabel. U ziet links naast de RS-232 connector twee vier-pens IC's. Dat zijn ongetwijfeld optische koppelaars die zorgen voor een absolute galvanische scheiding tussen de elektronica van de DM8145 en de aangesloten PC. Zo hoort het!
De grote chip IC5 is een FSUP01-003 display driver. Dit IC regelt ook de communicatie met de RS-232 uitgang. Links naast deze chip zit het hart van het apparaat, een Holtek HT48R30A-1 microprocessor (IC7). Voor de liefhebbers van ingewikkelde literatuur hebben wij de manual van deze chip opgenomen op Google Drive:
Aanklikbare link ➡ HT48R30A_Manual.pdf
IC8 is een CMOS-IC van het type HEF4013BT, een dubbele type-D flip-flop. Tot slot IC6, een Atmel 93C46 EEPROM. In dit geheugen worden waarschijnlijk de kalibratie-gegevens van het apparaat bewaard. Aan de bovenzijde van de print ziet u de pad's van de connector van het LCD-display dat aan de andere kant van de print is gemonteerd. Op die kant zitten uiteraard ook de contacten van de drukschakelaars. Dat zijn de bekende druktoetsjes die een geleidend stukje rubber op twee halve cirkelvormige pad's op de print drukken en zo een signaal aan de microprocessor geven.
Opmerkingen vooraf
De gespecificeerde nauwkeurigheid en resolutie van de DM8145 benaderen of zijn gelijk aan de gespecificeerde nauwkeurigheid en resolutie van onze apparatuur. Vandaar dat u de onderstaande tabellen niet moet beschouwen als een absolute beoordeling van de nauwkeurigheid van de DM8145, maar uitsluitend als een vergelijking met betrouwbare multimeters met een vergelijkbare nauwkeurigheid. Als deze meters vrijwel identieke meetresultaten laten zien kunt u besluiten dat de DM8145 voldoet aan zijn specificaties. Als de DM8145 zeer afwijkende meetresultaten weergeeft is het interessant om te onderzoeken wat hiervan de reden kan zijn. Zoals zal blijken komt dit maar zelden voor.
Het 80 mV gelijkspanningsbereik
Om de nauwkeurigheid van dit bereik te beoordelen hebben wij de DM8145 en onze twee multimeters 8842A van Fluke en ET3255 van East Tester via een 1/100 weerstandsdeler parallel aangesloten op een voeding van het type NPS-1601. De drie meters vertonen bij kortgesloten ingangen een geringe offset die in het μV-bereik ligt. Deze hebben wij uiteraard gecompenseerd met de 'REL'-functie van de multimeters. De resultaten zijn samengevat in de onderstaande tabel. U zult het ongetwijfeld met ons eens zijn dat de DM8145 uitstekend presteert!
Het 80 mV wisselspanningsbereik
Als signaalbron wordt gebruik gemaakt van onze functiegenerator DG1022 van Rigol. Omdat dergelijke kleine wisselspanningen meestal worden gemeten in audio-versterkers meten wij de nauwkeurigheid bij 1 kHz sinus. Ook hier wordt gebruik gemaakt van een 1/100 weerstandsdeler en worden de DG8145 en de ET3255 parallel aangesloten over de kleinste weerstand van die deler.
De DC-volt meetbereiken
Hierbij gebruiken wij onze NPS-1601 voeding als bron. Voor de meting van 50 V wordt deze in serie geschakeld met een GVDA-voeding. De resultaten zijn weer samengevat in de onderstaande tabel. Ook nu blijkt weer dat de DM8145 vrijwel dezelfde uitlezingen geeft als de Fluke 8842A. Keurig!
De AC-volt meetbereiken
Wij gebruiken als bron een variac, aangesloten op de netspanning. Op deze manier kunnen wij ook het hoogste bereik van 750 V beoordelen. Let wel dat de gegevens in de eerste kolom de spanningen zijn die op het kleine analoge metertje op de variac worden weergegeven en zeer onnauwkeurige richtwaarden zijn!
De DC-ampère meetbereiken
Wij vormen een serie-kring van een DC-voeding, enige weerstanden, de DM8145 en de ET3255. Door het variëren van de uitgangsspanning van de voeding en het in- en uitschakelen van de weerstanden sturen wij zes stromen met richtwaarden van 100 μA tot en met 5 A door de kring. De meetresultaten zijn weer samengevat in de onderstaande tabel.
De weerstand meetbereiken
Voor deze test hebben wij de beschikking over een setje weerstanden met een tolerantie van ±0,1 %. Om de nauwkeurigheid voor hoge weerstandswaarden te beoordelen gebruiken wij een ordinaire 10 MΩ weerstand met een tolerantie van ±5 %. Als referentiemeter gebruiken wij uiteraard de 8842A van Fluke. De Fluke maakt gebruik van een vierdraad kelvin-probe, dat is niet mogelijk bij de DM8145. Dus gebruiken wij de 'REL'-functie om de weerstand van de meetkabels te compenseren. De resultaten worden weer samengevat in een tabel.
De condensator meetbereiken
Dank zij een set van vijf nauwkeurige condensatoren met een tolerantie van ±1 % kunnen wij ook de prestaties van de DM8145 bij het meten van condensatoren in kaart brengen. Als referentiemeter gebruiken wij de ET4401 van East Tester met een nauwkeurigheid van ±0,2 %.
Zoals te verwachten was ontstaan bij het meten van elco's grote fouten. Dat is een gevolg van het feit dat bij het meten van condensatoren met multimeters een constante stroom door de condensator wordt gestuurd en gemeten wordt hoe lang het duurt tot de ontladen condensator is opgeladen tot een bepaalde spanning. Die laadtijd is recht evenredig met de capaciteit van het onderdeel. Deze methode houdt echter geen rekening met de lekstroom van een elco die een deel van de laadstroom opeist. Hierdoor duurt het laden van het onderdeel langer en meet de meter een grotere capaciteit dan de bedoeling is. Sommige elco's hebben een grote lekstroom en wordt de capaciteit van zo'n elco gemeten met een fout die tientallen procenten kan bedragen. Een echte RLC-meter, zoals de ET4401 van East Tester, meet de capaciteit van de elco door een kleine op een gelijkspanning gesuperponeerde 120 Hz sinus over de condensator te zetten en de wisselstroom door het onderdeel te meten.
Het meten van elco's verloopt vrij snel, na ongeveer drie seconden geeft de DM8145 een stabiele uitlezing.
De frequentie meetbereiken
Als bron gebruiken wij de DG1022 functiegenerator van Rigol, ingesteld op sinusoidale uitgang. Wij bepalen meteen de gevoeligheid, de spanning waarbij de DM8145 een stabiele frequentie meet. Die lezen wij als effectieve waarde op het display van de functiegenerator.
Het dBm-bereik
De DM8145 meet in één bereik van -80 dBm tot +80 dBm, althans volgens de specificaties. Als ingangssignaal gebruiken wij de uitgang van de Philips PM5109S sinusgenerator. Dit apparaat is voorzien van een heel nauwkeurige dB-verzwakker met te combineren stappen van -10, -20 en -30 dBm. Als controle meten wij ook de dBm-waarden op onze ET3255 en onze PM2454. Uiteraard stellen wij bij beide digitale multimeters de referentieweerstand in op 600 Ω. Een waarde van 0 dBm komt dan overeen met een dissipatie van 1 mW in 600 Ω, ofwel een spanning van 0,775 Veffectief over de weerstand. De resultaten zijn weer samengevat in de onderstaande tabel.
De twee printen zijn met twee connectoren met elkaar verbonden. De digitale print is iets langer dan de analoge print, zodat er rechtsboven plaats vrijkomt voor het aansluiten van de RS-232 kabel. U ziet links naast de RS-232 connector twee vier-pens IC's. Dat zijn ongetwijfeld optische koppelaars die zorgen voor een absolute galvanische scheiding tussen de elektronica van de DM8145 en de aangesloten PC. Zo hoort het!
De grote chip IC5 is een FSUP01-003 display driver. Dit IC regelt ook de communicatie met de RS-232 uitgang. Links naast deze chip zit het hart van het apparaat, een Holtek HT48R30A-1 microprocessor (IC7). Voor de liefhebbers van ingewikkelde literatuur hebben wij de manual van deze chip opgenomen op Google Drive:
Aanklikbare link ➡ HT48R30A_Manual.pdf
IC8 is een CMOS-IC van het type HEF4013BT, een dubbele type-D flip-flop. Tot slot IC6, een Atmel 93C46 EEPROM. In dit geheugen worden waarschijnlijk de kalibratie-gegevens van het apparaat bewaard. Aan de bovenzijde van de print ziet u de pad's van de connector van het LCD-display dat aan de andere kant van de print is gemonteerd. Op die kant zitten uiteraard ook de contacten van de drukschakelaars. Dat zijn de bekende druktoetsjes die een geleidend stukje rubber op twee halve cirkelvormige pad's op de print drukken en zo een signaal aan de microprocessor geven.
 |
| De digitale print. (© mysku.club, edit Jos Verstraten) |
De DM8145/VC8145 uitgebreid getest
Opmerkingen vooraf
De gespecificeerde nauwkeurigheid en resolutie van de DM8145 benaderen of zijn gelijk aan de gespecificeerde nauwkeurigheid en resolutie van onze apparatuur. Vandaar dat u de onderstaande tabellen niet moet beschouwen als een absolute beoordeling van de nauwkeurigheid van de DM8145, maar uitsluitend als een vergelijking met betrouwbare multimeters met een vergelijkbare nauwkeurigheid. Als deze meters vrijwel identieke meetresultaten laten zien kunt u besluiten dat de DM8145 voldoet aan zijn specificaties. Als de DM8145 zeer afwijkende meetresultaten weergeeft is het interessant om te onderzoeken wat hiervan de reden kan zijn. Zoals zal blijken komt dit maar zelden voor.
In alle onderstaande tabellen geeft de meest linkse kolom uitsluitend richtwaarden van de gemeten grootheid, zoals bijvoorbeeld ingesteld op een voeding. Die mag u niet beschouwen als 100 % nauwkeurige referenties waarmee u de nauwkeurigheid van de meter kunt bepalen. U moet de uitlezing op de DM8145 vergelijken met de uitlezing op de overige meters in de rechter kolom(men).
Het 80 mV gelijkspanningsbereik
Om de nauwkeurigheid van dit bereik te beoordelen hebben wij de DM8145 en onze twee multimeters 8842A van Fluke en ET3255 van East Tester via een 1/100 weerstandsdeler parallel aangesloten op een voeding van het type NPS-1601. De drie meters vertonen bij kortgesloten ingangen een geringe offset die in het μV-bereik ligt. Deze hebben wij uiteraard gecompenseerd met de 'REL'-functie van de multimeters. De resultaten zijn samengevat in de onderstaande tabel. U zult het ongetwijfeld met ons eens zijn dat de DM8145 uitstekend presteert!
 |
| De nauwkeurigheid van het 80 mV DC bereik. (© 2023 Jos Verstraten) |
Het 80 mV wisselspanningsbereik
Als signaalbron wordt gebruik gemaakt van onze functiegenerator DG1022 van Rigol. Omdat dergelijke kleine wisselspanningen meestal worden gemeten in audio-versterkers meten wij de nauwkeurigheid bij 1 kHz sinus. Ook hier wordt gebruik gemaakt van een 1/100 weerstandsdeler en worden de DG8145 en de ET3255 parallel aangesloten over de kleinste weerstand van die deler.
 |
| De nauwkeurigheid van het 80 mV AC bereik. (© 2023 Jos Verstraten) |
De DC-volt meetbereiken
Hierbij gebruiken wij onze NPS-1601 voeding als bron. Voor de meting van 50 V wordt deze in serie geschakeld met een GVDA-voeding. De resultaten zijn weer samengevat in de onderstaande tabel. Ook nu blijkt weer dat de DM8145 vrijwel dezelfde uitlezingen geeft als de Fluke 8842A. Keurig!
 |
| De nauwkeurigheid bij het meten van gelijkspanningen. (© 2023 Jos Verstraten) |
De AC-volt meetbereiken
Wij gebruiken als bron een variac, aangesloten op de netspanning. Op deze manier kunnen wij ook het hoogste bereik van 750 V beoordelen. Let wel dat de gegevens in de eerste kolom de spanningen zijn die op het kleine analoge metertje op de variac worden weergegeven en zeer onnauwkeurige richtwaarden zijn!
 |
| De nauwkeurigheid bij het meten van 50 Hz sinusspanningen. (© 2023 Jos Verstraten) |
De DC-ampère meetbereiken
Wij vormen een serie-kring van een DC-voeding, enige weerstanden, de DM8145 en de ET3255. Door het variëren van de uitgangsspanning van de voeding en het in- en uitschakelen van de weerstanden sturen wij zes stromen met richtwaarden van 100 μA tot en met 5 A door de kring. De meetresultaten zijn weer samengevat in de onderstaande tabel.
 |
| De nauwkeurigheid bij het meten van gelijkstromen. (© 2023 Jos Verstraten) |
De weerstand meetbereiken
Voor deze test hebben wij de beschikking over een setje weerstanden met een tolerantie van ±0,1 %. Om de nauwkeurigheid voor hoge weerstandswaarden te beoordelen gebruiken wij een ordinaire 10 MΩ weerstand met een tolerantie van ±5 %. Als referentiemeter gebruiken wij uiteraard de 8842A van Fluke. De Fluke maakt gebruik van een vierdraad kelvin-probe, dat is niet mogelijk bij de DM8145. Dus gebruiken wij de 'REL'-functie om de weerstand van de meetkabels te compenseren. De resultaten worden weer samengevat in een tabel.
 |

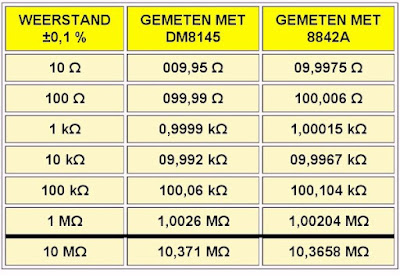

| De nauwkeurigheid bij het meten van weerstanden. (© 2023 Jos Verstraten) |
De condensator meetbereiken
Dank zij een set van vijf nauwkeurige condensatoren met een tolerantie van ±1 % kunnen wij ook de prestaties van de DM8145 bij het meten van condensatoren in kaart brengen. Als referentiemeter gebruiken wij de ET4401 van East Tester met een nauwkeurigheid van ±0,2 %.
Zoals te verwachten was ontstaan bij het meten van elco's grote fouten. Dat is een gevolg van het feit dat bij het meten van condensatoren met multimeters een constante stroom door de condensator wordt gestuurd en gemeten wordt hoe lang het duurt tot de ontladen condensator is opgeladen tot een bepaalde spanning. Die laadtijd is recht evenredig met de capaciteit van het onderdeel. Deze methode houdt echter geen rekening met de lekstroom van een elco die een deel van de laadstroom opeist. Hierdoor duurt het laden van het onderdeel langer en meet de meter een grotere capaciteit dan de bedoeling is. Sommige elco's hebben een grote lekstroom en wordt de capaciteit van zo'n elco gemeten met een fout die tientallen procenten kan bedragen. Een echte RLC-meter, zoals de ET4401 van East Tester, meet de capaciteit van de elco door een kleine op een gelijkspanning gesuperponeerde 120 Hz sinus over de condensator te zetten en de wisselstroom door het onderdeel te meten.
Het meten van elco's verloopt vrij snel, na ongeveer drie seconden geeft de DM8145 een stabiele uitlezing.
 |
| De nauwkeurigheid bij het meten van condensatoren. (© 2023 Jos Verstraten) |
De frequentie meetbereiken
Als bron gebruiken wij de DG1022 functiegenerator van Rigol, ingesteld op sinusoidale uitgang. Wij bepalen meteen de gevoeligheid, de spanning waarbij de DM8145 een stabiele frequentie meet. Die lezen wij als effectieve waarde op het display van de functiegenerator.
 |
| Nauwkeurigheid en gevoeligheid bij het meten van de frequentie van sinussignalen. (© 2023 Jos Verstraten) |
Het dBm-bereik
De DM8145 meet in één bereik van -80 dBm tot +80 dBm, althans volgens de specificaties. Als ingangssignaal gebruiken wij de uitgang van de Philips PM5109S sinusgenerator. Dit apparaat is voorzien van een heel nauwkeurige dB-verzwakker met te combineren stappen van -10, -20 en -30 dBm. Als controle meten wij ook de dBm-waarden op onze ET3255 en onze PM2454. Uiteraard stellen wij bij beide digitale multimeters de referentieweerstand in op 600 Ω. Een waarde van 0 dBm komt dan overeen met een dissipatie van 1 mW in 600 Ω, ofwel een spanning van 0,775 Veffectief over de weerstand. De resultaten zijn weer samengevat in de onderstaande tabel.
 |
| Nauwkeurigheid bij het meten van dBm-waarden. (© 2023 Jos Verstraten) |
De bandbreedte bij het meten van sinusspanningen
Wij gebruiken de dBm-meetfunctie om de bandbreedte van de DM8145 bij het meten van wisselspanningen te bepalen. Wij leveren een constant signaal van 0 dBm van de Rigol GD1022 aan de ingang van de multimeter, maar met diverse frequenties. De resultaten zijn weer samengevat in een tabel. U kunt de DM8145 dus zonder meer betrouwbaar gebruiken voor het meten van de bandbreedte en weergavekarakteristieken van audiofrequent schakelingen. In het gebied van 20 Hz tot 20 kHz bedraagt de niet-vlakheid slechts te verwaarlozen tienden van een dBm.
De temperatuurmeting
Het testen van de nauwkeurigheid bij het meten van temperaturen is een heikele bezigheid. Immers, die nauwkeurigheid hangt niet alleen af van de meter zélf, maar ook van het toegepaste thermokoppel en de manier waarop de temperatuur wordt gemeten. Een klein luchtbelletje dat aan de punt van het thermokoppel blijft plakken kan de gemeten temperatuur met tien graden vervalsen. Wij hebben een UT320A thermometer van UNI-T met een eigen thermokoppel. Wij binden de punten van de twee thermokoppels zo dicht mogelijk op elkaar en dompelen deze in een pannetje met in de vriezer afgekoeld zout water. Dit pannetje laten wij langzaam opwarmen en noteren de uitlezing op de DM8145 op het moment dat de UT320A een decadische temperatuur aangeeft. Wél voortdurend roeren! De resultaten zijn weer samengevat in de onderstaande tabel. De nauwkeurigheid van de UNI-T meter wordt gespecificeerd als ±(0,5 %＋1), die van het meegeleverde thermokoppel ± 2 °C.
Van RS-232 naar USB?
Zoals reeds geschreven is de DM8145 op de achterzijde voorzien van een standaard negen-pens RS-232 vrouwelijke connector. Tien jaar geleden was iedere PC voorzien van zo'n seriële poort. Tegenwoordig zult u maar weinig laptop's aantreffen die nog een seriële poort hebben. De veel universelere USB-poort heeft de RS-232 verdrongen. Hoewel zowel USB als RS-232 seriële communicatie gebruiken, verschillen ze in termen van fysieke interface, communicatiesnelheid, signaalniveaus en de manier waarop gegevens worden overgedragen. Gelukkig bestaan er adapters, waarmee u althans hardwarematig een brug kunt slaan tussen RS-232 en USB. In zo'n adapter zit een beetje elektronica, gevoed uit de 5 V USB-spanning, dat zorgt voor het aanpassen van de signaalniveaus. Om de software te testen hebben wij zo'n adapterkabel gekocht.
De mini CD-ROM
Op de bij de multimeter geleverde mini CD-ROM staan maar zeven bestanden. De in de handleiding beloofde setup-exe is in geen velden of wegen te bekennen. Wél twee andere exe-bestanden, namelijk SetCOM.exe en Rs232.exe. Het eerste bestand doet helemaal niets. Het tweede zet, zonder installatie op uw harde schijf, de gebruikersinterface van de onderstaande figuur op het scherm van uw PC.
Een volledig onbruikbaar stuk software
Helaas is dit programma een absolute mislukking. Het begint al met de keuze van de COM-poort waarop de meter softwarematig wordt aangesloten. De software geeft alleen de keuze tussen COM1 en COM2. Volgens 'Apparaatbeheer' van Windows is de adapterkabel echter aangesloten op COM7 via iets dat 'Prolific USB-to-Serial Comm Port' heet. Het is gelukkig mogelijk via de optie 'Poortinstellingen' en de optie 'Geavanceerd' het COM-nummer in te stellen op COM2.
Het lukt echter niet om de DM8145 te laten praten met de PC. Na het aanklikken van de optie 'Connect' uit het menu 'Setup' worden de gegevens van het primaire display weliswaar in het venster van de software getoond. Maar na een paar seconden gaat het mis, begint de beeper in de meter te gillen en verschijnt er onzin op het scherm van de multimeter. Het enige dat help om de multimeter tot zinnen te brengen is het apparaat uitschakelen en nadien weer inschakelen. Andere waarden instellen in de 'Poortinstellingen' levert niets op. Kortom, wij zijn niet in staat de multimeter te laten communiceren met de meegeleverde software. Een zoektocht via Google levert op dat ook andere reviewers die de VC8145 hebben getest identieke ervaringen hebben met de software. Het ligt, kortom, niet aan ons maar aan de geleverde software!
Over het apparaat zélf niets dan lof. Deze multimeter is een heel veelzijdig apparaat dat meer mogelijkheden en functies biedt dan veel van zijn veel duurdere soortgenoten. De nauwkeurigheid van de meeste metingen is uitstekend. Alleen bij het meten van elco's gaat deze multimeter de mist in, maar deze kwaal deelt hij met vrijwel alle multimeters die volgens het besproken meetsysteem werken.
Op de hardware is naar onze mening alleen detailkritiek te leveren. Zo vinden wij het nogal irritant dat de ingebouwde beeper bij het automatisch omschakelen van het ene naar het andere meetbereik altijd luid gaat beepen. Een optie om de beeper uit te schakelen zou welkom zijn! Een extra bereik tot 10.000 μF voor het meten van grote voedingselco's zou natuurlijk een zeer praktische aanwinst zijn. De ingangsbeveiliging met een MOV rechtstreeks tussen de 'COM' en de 'V/Ω/Hz' geschakeld verdient in theorie geen schoonheidsprijs, maar in de dagelijkse hobby-praktijk zult u daar erg weinig last van hebben. Wanneer meet u immers spanningen van meer dan 250 V? Nooit!
Een punt van kritiek op de firmware is dat het instellen en bedienen van sommige functies niet erg intuïtief gaat. Zonder het lezen van de handleiding (of dit artikel) loopt u vast! Voor niet vaak gebruikte functies, zoals het instellen van boven- en onderdrempels, zult u steeds weer in de handleiding (of in dit artikel) moeten zoeken naar hoe het werkt.
(Banggood sponsor advertentie)
DM8145 multimeter
Wij gebruiken de dBm-meetfunctie om de bandbreedte van de DM8145 bij het meten van wisselspanningen te bepalen. Wij leveren een constant signaal van 0 dBm van de Rigol GD1022 aan de ingang van de multimeter, maar met diverse frequenties. De resultaten zijn weer samengevat in een tabel. U kunt de DM8145 dus zonder meer betrouwbaar gebruiken voor het meten van de bandbreedte en weergavekarakteristieken van audiofrequent schakelingen. In het gebied van 20 Hz tot 20 kHz bedraagt de niet-vlakheid slechts te verwaarlozen tienden van een dBm.
 |
| De bandbreedte bij het meten van sinussignalen. (© 2023 Jos Verstraten) |
De temperatuurmeting
Het testen van de nauwkeurigheid bij het meten van temperaturen is een heikele bezigheid. Immers, die nauwkeurigheid hangt niet alleen af van de meter zélf, maar ook van het toegepaste thermokoppel en de manier waarop de temperatuur wordt gemeten. Een klein luchtbelletje dat aan de punt van het thermokoppel blijft plakken kan de gemeten temperatuur met tien graden vervalsen. Wij hebben een UT320A thermometer van UNI-T met een eigen thermokoppel. Wij binden de punten van de twee thermokoppels zo dicht mogelijk op elkaar en dompelen deze in een pannetje met in de vriezer afgekoeld zout water. Dit pannetje laten wij langzaam opwarmen en noteren de uitlezing op de DM8145 op het moment dat de UT320A een decadische temperatuur aangeeft. Wél voortdurend roeren! De resultaten zijn weer samengevat in de onderstaande tabel. De nauwkeurigheid van de UNI-T meter wordt gespecificeerd als ±(0,5 %＋1), die van het meegeleverde thermokoppel ± 2 °C.
 |
| Vergelijking van de metingen van temperaturen met de DM8145 en de UT320A. (© 2023 Jos Verstraten) |
De software 'Multimeters---RS232'
Van RS-232 naar USB?
Zoals reeds geschreven is de DM8145 op de achterzijde voorzien van een standaard negen-pens RS-232 vrouwelijke connector. Tien jaar geleden was iedere PC voorzien van zo'n seriële poort. Tegenwoordig zult u maar weinig laptop's aantreffen die nog een seriële poort hebben. De veel universelere USB-poort heeft de RS-232 verdrongen. Hoewel zowel USB als RS-232 seriële communicatie gebruiken, verschillen ze in termen van fysieke interface, communicatiesnelheid, signaalniveaus en de manier waarop gegevens worden overgedragen. Gelukkig bestaan er adapters, waarmee u althans hardwarematig een brug kunt slaan tussen RS-232 en USB. In zo'n adapter zit een beetje elektronica, gevoed uit de 5 V USB-spanning, dat zorgt voor het aanpassen van de signaalniveaus. Om de software te testen hebben wij zo'n adapterkabel gekocht.
De mini CD-ROM
Op de bij de multimeter geleverde mini CD-ROM staan maar zeven bestanden. De in de handleiding beloofde setup-exe is in geen velden of wegen te bekennen. Wél twee andere exe-bestanden, namelijk SetCOM.exe en Rs232.exe. Het eerste bestand doet helemaal niets. Het tweede zet, zonder installatie op uw harde schijf, de gebruikersinterface van de onderstaande figuur op het scherm van uw PC.
 |
| Het venster van de software 'Multimeters---RS232'. (© 2023 Jos Verstraten) |
Een volledig onbruikbaar stuk software
Helaas is dit programma een absolute mislukking. Het begint al met de keuze van de COM-poort waarop de meter softwarematig wordt aangesloten. De software geeft alleen de keuze tussen COM1 en COM2. Volgens 'Apparaatbeheer' van Windows is de adapterkabel echter aangesloten op COM7 via iets dat 'Prolific USB-to-Serial Comm Port' heet. Het is gelukkig mogelijk via de optie 'Poortinstellingen' en de optie 'Geavanceerd' het COM-nummer in te stellen op COM2.
Het lukt echter niet om de DM8145 te laten praten met de PC. Na het aanklikken van de optie 'Connect' uit het menu 'Setup' worden de gegevens van het primaire display weliswaar in het venster van de software getoond. Maar na een paar seconden gaat het mis, begint de beeper in de meter te gillen en verschijnt er onzin op het scherm van de multimeter. Het enige dat help om de multimeter tot zinnen te brengen is het apparaat uitschakelen en nadien weer inschakelen. Andere waarden instellen in de 'Poortinstellingen' levert niets op. Kortom, wij zijn niet in staat de multimeter te laten communiceren met de meegeleverde software. Een zoektocht via Google levert op dat ook andere reviewers die de VC8145 hebben getest identieke ervaringen hebben met de software. Het ligt, kortom, niet aan ons maar aan de geleverde software!
Aanvulling op deze test
Op het forum van 'CircuitsOnline' is een interessante discussie ontstaan over het falen van de RS-232 koppeling tussen de VC8145 en een PC. Hieruit blijkt dat er een foutje zit op de print van de multimeter! In deze discussie worden oplossingen aangedragen om dit probleem op te lossen en de meter tóch als logger te kunnen gebruiken.
Aanklikbare link ➡ Vici VC8145 meter, RS-232 en loggen
Onze opinie over de DM8145/VC8145 van Victor Electronic
Over het apparaat zélf niets dan lof. Deze multimeter is een heel veelzijdig apparaat dat meer mogelijkheden en functies biedt dan veel van zijn veel duurdere soortgenoten. De nauwkeurigheid van de meeste metingen is uitstekend. Alleen bij het meten van elco's gaat deze multimeter de mist in, maar deze kwaal deelt hij met vrijwel alle multimeters die volgens het besproken meetsysteem werken.
Op de hardware is naar onze mening alleen detailkritiek te leveren. Zo vinden wij het nogal irritant dat de ingebouwde beeper bij het automatisch omschakelen van het ene naar het andere meetbereik altijd luid gaat beepen. Een optie om de beeper uit te schakelen zou welkom zijn! Een extra bereik tot 10.000 μF voor het meten van grote voedingselco's zou natuurlijk een zeer praktische aanwinst zijn. De ingangsbeveiliging met een MOV rechtstreeks tussen de 'COM' en de 'V/Ω/Hz' geschakeld verdient in theorie geen schoonheidsprijs, maar in de dagelijkse hobby-praktijk zult u daar erg weinig last van hebben. Wanneer meet u immers spanningen van meer dan 250 V? Nooit!
Een punt van kritiek op de firmware is dat het instellen en bedienen van sommige functies niet erg intuïtief gaat. Zonder het lezen van de handleiding (of dit artikel) loopt u vast! Voor niet vaak gebruikte functies, zoals het instellen van boven- en onderdrempels, zult u steeds weer in de handleiding (of in dit artikel) moeten zoeken naar hoe het werkt.
DM8145 multimeter
